Cómo hacer un Arduino desde cero (8 / 11 paso)

Paso 8: Conexión de todo con el Arduino

Estás casi allí!

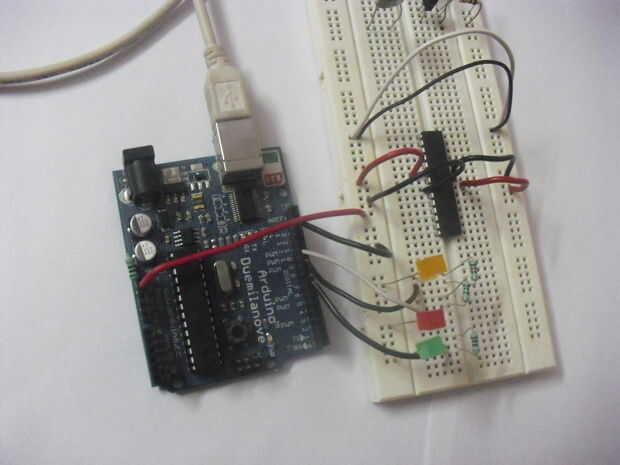

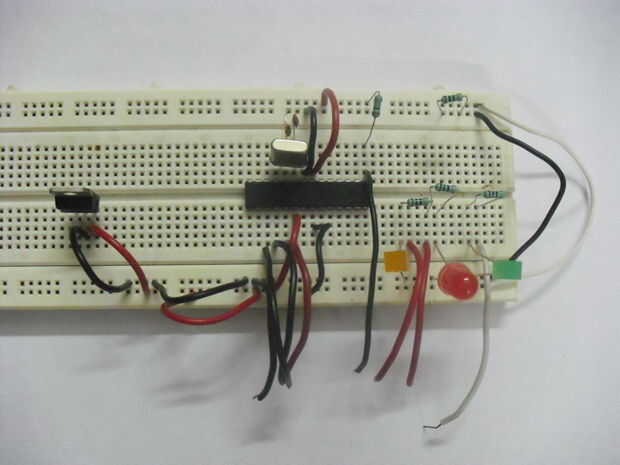

Conecte el cable de led amarillo al pin 9 del arduino.

Esto funciona como "Heartbeat". Se demuestra que se está ejecutando el programador.

Conecte el cable de led rojo al pin 8 del arduino.

Esto funciona como "indicador de Error". Se enciende si algo va mal.

Conecte el cable verde al pin 7 de arduino.

Esto funciona como "programación en curso". Muestra que el programmer(Ardiuno) está en comunicación con el esclavo (ATMega 328 en protoboard).

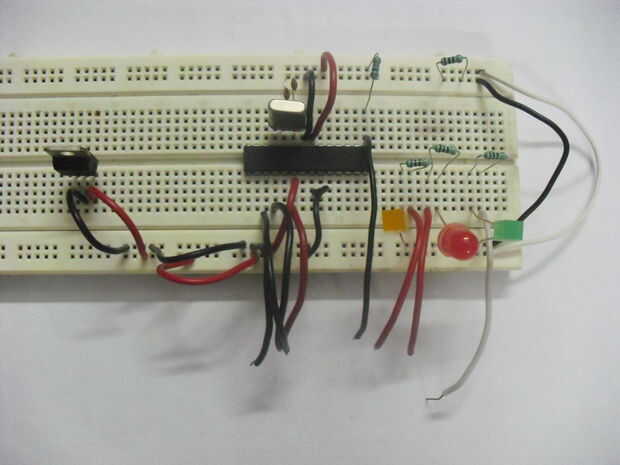

Conecte 4 cables (3yellow y una verde) a los pines del IC de Atmega en el protoboard

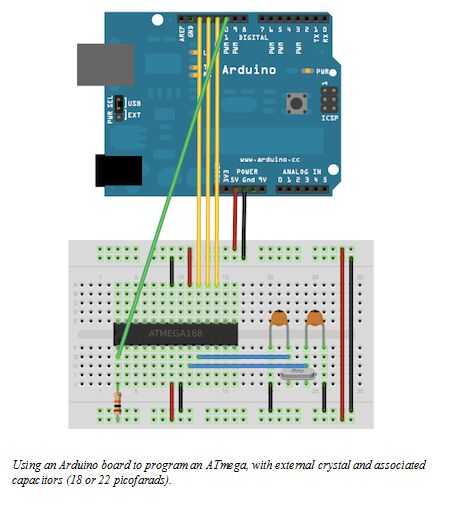

según el esquema ilustrado arriba... y conectan a los pines 10,11,12, 13on arduino.

También no olvide adjuntar los + 5V y tierra cables entre la placa Arduino y protoboard.
