Cómo hacer un 555 temporizador chip circuito (1 / 5 paso)

Paso 1: Qué es un chip 555 temporizador

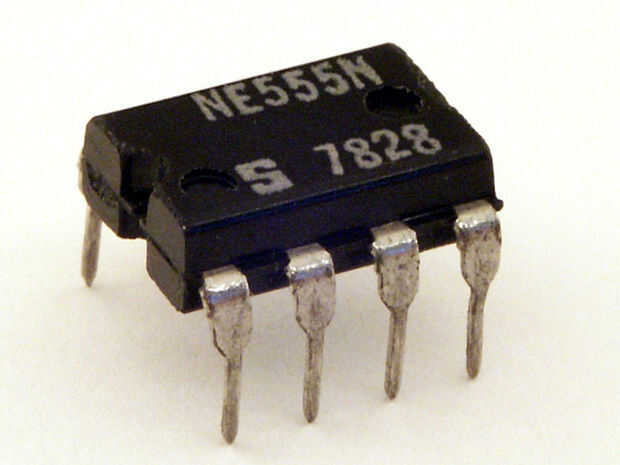

Un chip 555 temporizador es un IC que se utiliza en una variedad de dispositivos como osciladores, temporizadores y generadores de impulsos para nombrar unos pocos. Fue introducido en 1971 por la empresa Signectics. Todavía se utiliza hoy debido al bajo precio, fácil uso y estabilidad. En 2003, se realizaron temporizadores 555 1 billón. Bueno, quiero saber los diferentes 555 temporizador chips, Ne555, SE555, TLC555, 7555, 556, 558, tantos que su confusión. chips de Temporizador 555 tienen 3 modos, biestable, mono estable, como tabla. Biestable es un fracaso de tirón de básico. Monoestable es cuando va en el chip, el condensador conectado a él pulsará una vez su dispositivo hasta poder entra el chip nuevo. Modo astable es el modo que vamos a usar hoy en día, es un oscilador que se pulsará on y off dependiendo el condensador conectado al Pin 2 (que se conozca).
