Cómo hacer tu propia placa de Arduino (5 / 13 paso)

Paso 5: indicador LED

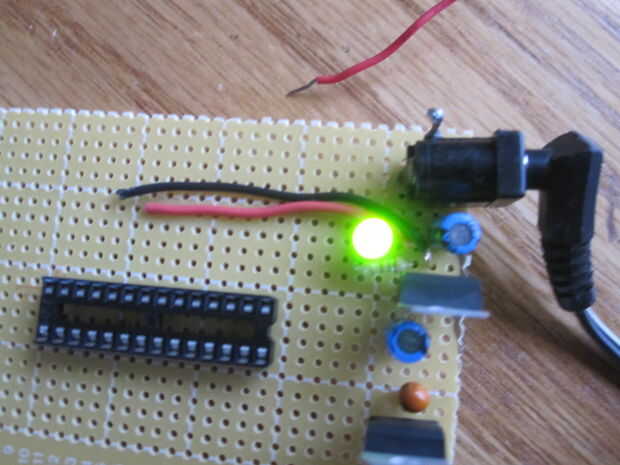

Luego vas a conectar el LED verde a la salida del regulador 7805 para indicar cuándo la energía está conectada a la Junta. Conectar el ánodo del LED (pata más larga) a la resistencia de 150 ohmios y luego conecte la resistencia al pin de salida del 7805. conectar el cátodo (pierna más corta, también indicado por estar junto al lado plano del LED) a la patilla central del 7805. Una vez hecho esto sería una buena idea conectar para asegurarse de que hiciste todas las conexiones adecuadas. Una vez que todo está correcto, puede pasar.
