Cómo hacer tu propia placa de Arduino (11 / 13 paso)

Paso 11: Cabeceras de ICSP

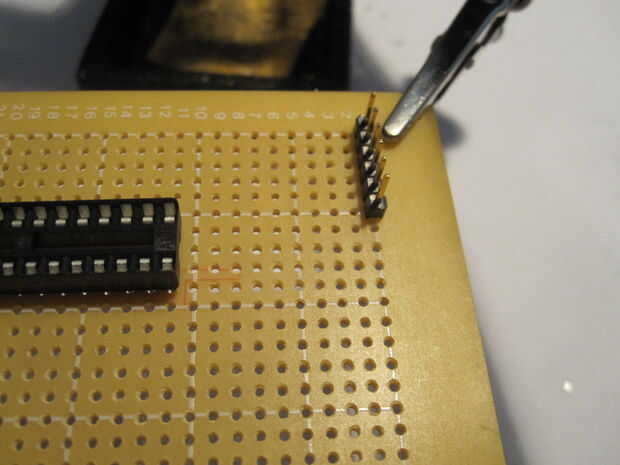

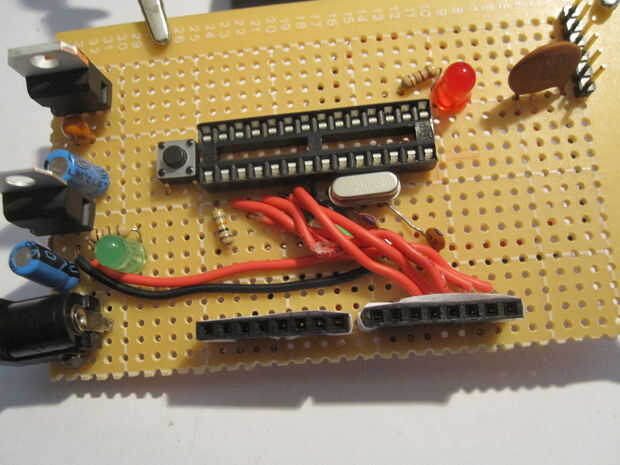

En el extremo opuesto del tablero de la toma de corriente, la soldadura de la fila de encabezados masculinos 6. Conecte el primer pasador a pin uno en el chip mediante un capacitor de 0.1 uf, el segundo a pin 3, la tercera al pin 2, el cuarto a 5 volts, la quinta no conectarse y conectarse a la sexta planta.

Puede usar estos pines para programar el chip usando el tablero de arranque mencionado anteriormente.
