Cómo hacer tu propia placa de Arduino (3 / 13 paso)

Paso 3: Agregar el regulador de 5v

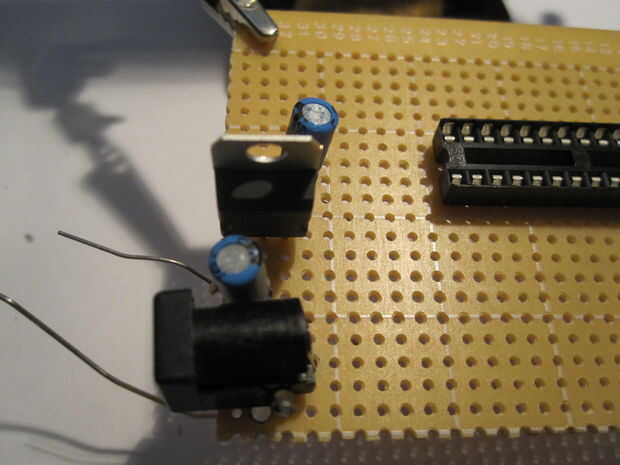

Ahora es el momento de añadir el regulador de cinco voltios. Esto es técnicamente el regulador sólo necesita para alimentar el chip, pero si quieres un 3.3v pin (algunos tableros de breakout o sensores requieren 3.3v por lo que es bueno tener el pin), usted tendrá que añadir los 3.3v regulador. Estos reguladores requieren dos capacitores de desacople cada. Sosteniendo el 7805 lado impreso hacia usted y los pernos hacia abajo, la izquierda más uno es la entrada, de la tierra y la salida es el más adecuado. Conecte uno 10 uf condensador electrolítico que entre la salida y la tierra y la entrada y tierra, asegurándose de conectar la pierna más pequeña a la tierra. Conecte el positivo de la toma de corriente y la clavija de entrada de más lejos, tierra del conector de alimentación a la patilla central.
