Cómo hacer que cualquier electrodoméstico en un híbrido eléctrico Solar (5 / 15 paso)

Paso 5: Materiales de circuito de Control

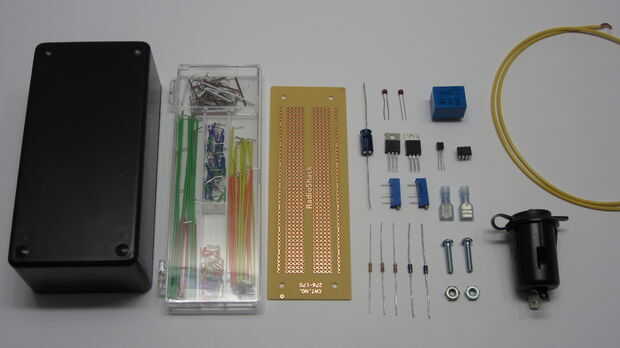

Materiales del circuito de control:
Placa de circuito impreso (Radio Shack #276-170)
2 x diodo (Radio Shack #276-1103)
+ Regulador de voltaje fijo de 5V (Radio Shack #276-1770)
Temporizador 555 IC (Radio Shack # 276-1723)
MPS2222A NPN Transistor (Radio Shack #276-2009)
IRF510 MOSFET (Radio Shack # 276-2072)
100µF 15V condensador (opcional)
2 x 0.1µF 15V condensador (opcional)
2 x 10K-Ohm Cermet 15 vuelta potenciómetro recortadora (Radio Shack #271-343)
Resistencia de 100 ohmios (Radio Shack #271-005)
Resistencia de 330 ohmios (Radio Shack #271-012)
Resistencia de 1K Ohm (Radio Shack #271-004)
12VDC/125VAC 10A SPDT relé Mini (Radio Shack #275-248)
Enchufe del accesorio de la alimentación de 12VDC vehículo (Radio Shack #270-046)
Proyecto recinto (6 x 3 x 2") (Radio Shack #270-1805)
2 x tornillos (1/4 o menor)
2 tuercas de x (1/4 o menor)
2 x 1/4" totalmente aislado hembra rápido desconecta (Radio Shack #64-3133)
alambre de calibre de 2 pies x 16
Cables de puente

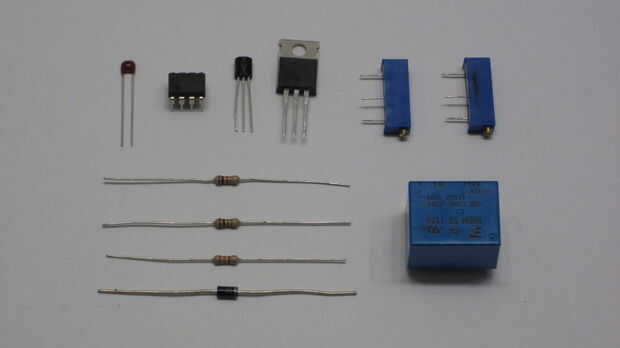

Materiales de regulador de carga opcional:
Diodo (Radio Shack #276-1103)
Temporizador 555 IC (Radio Shack # 276-1723)
0.1µF condensador de 15V (opcional)
MPS2222A NPN Transistor (Radio Shack #276-2009)
IRF510 MOSFET (Radio Shack # 276-2072)
2 x 10K-Ohm Cermet 15 vuelta potenciómetro recortadora (Radio Shack #271-343)
Resistencia de 100 ohmios (Radio Shack #271-005)
Resistencia de 330 ohmios (Radio Shack #271-012)
Resistencia de 1K Ohm (Radio Shack #271-004)
12VDC/125VAC 10A SPDT relé Mini (Radio Shack #275-248)

Herramientas:
Cautín y soldadura
Destornillador
Multímetro
Herramienta que prensa (de desconexión rápida)
Taladro y brocas para taladro
Peladores de alambre
Cuchillo

Sustituciones de la parte:
Elegí estas piezas porque son fácilmente accesibles (la mayoría puede adquirirse en Radio Shack). Sin embargo, todos ellos pueden sustituirse por otras partes con valores similares. Usted puede generalmente encontrar más barato en línea. Los potenciómetros trimer cuatro 10 k 15-vuelta pueden ser reemplazados con solo girar los potenciómetros o fijos resistores de valor. Elegí estos potenciómetros porque son mucho más fáciles de realizar los ajustes finos durante la calibración del circuito. El diodo de entrada puede reemplazarse con un diodo de schottky para un mejor rendimiento. También puede ser omitido si el panel solar tiene un diodo de bloqueo.
