Paso 4: Cosecha el alambre del imán
Tenía varios relés de pequeño que me recuperé de circuitos dañados, abrí uno para encontrar que la bobina tiene exactamente lo que estaba buscando.

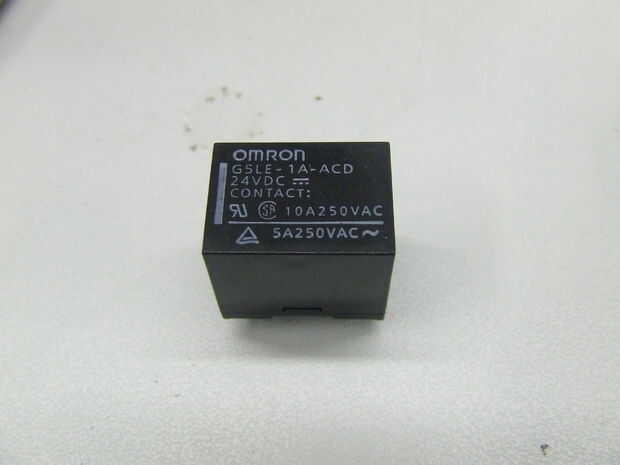

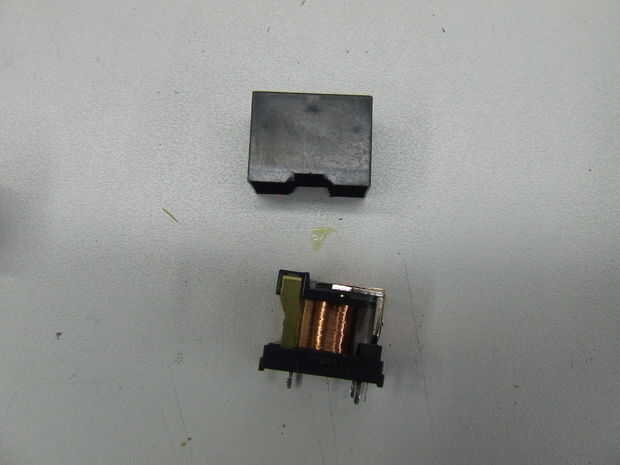

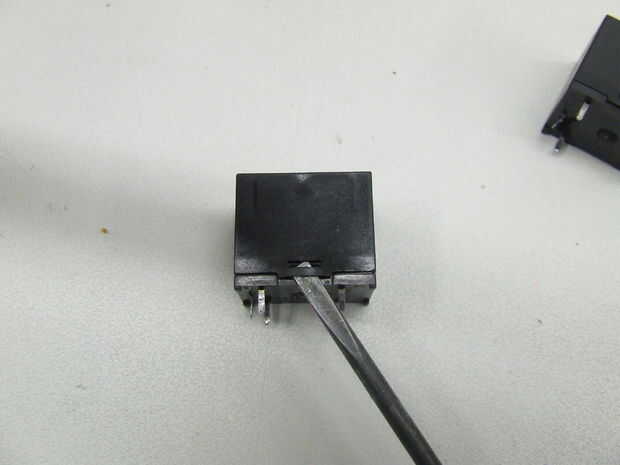

Estos Omron G5LE serie (puede encontrarse en Digikey para alrededor $2 cada uno, si usted necesita comprar) tiene una tapa que se quita fácilmente apalancando suavemente con un destornillador. Usé una de estas tapas para el apoyo de la guía de alambre en la máquina en el paso anterior. (se fue perforado con un agujero pequeño al extremo para este propósito).

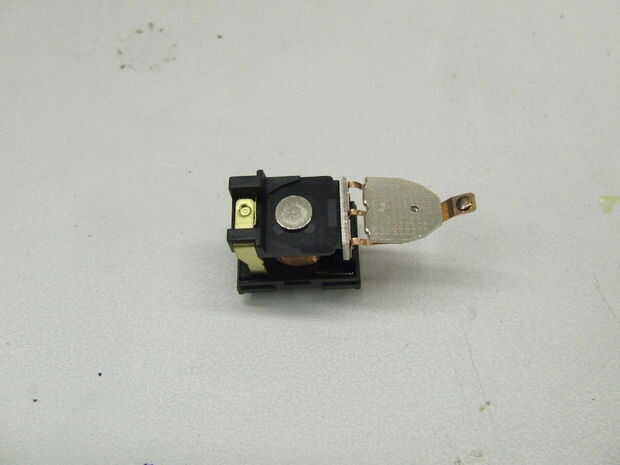

En la parte superior del relé que es aleta de metal y formado este cap fue apalancar usando mis dedos para revelar el núcleo central de la bobina del resorte.

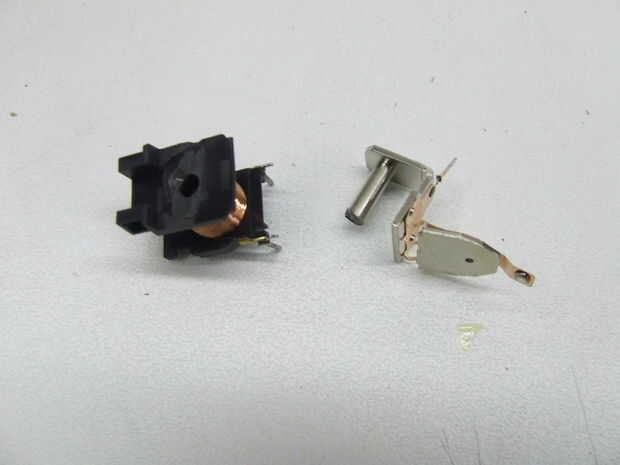

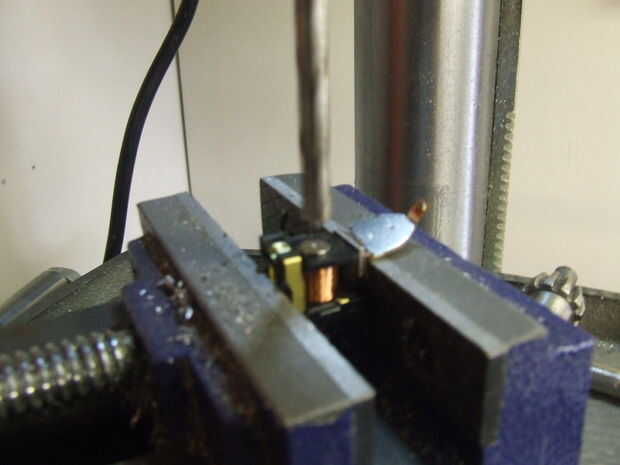

Este núcleo debe ser extirpado, una prensa del taladro funcionará pero es una ruta mucho más rápida y confiable para moler el fin de usar una herramienta Dremel con un disco de corte. A sacar la cabeza y el eje se puede expulsar con un destornillador y una llave de luz.
Retire todas las lengüetas de metal tirando de ellos hacia fuera de la base de plástico.

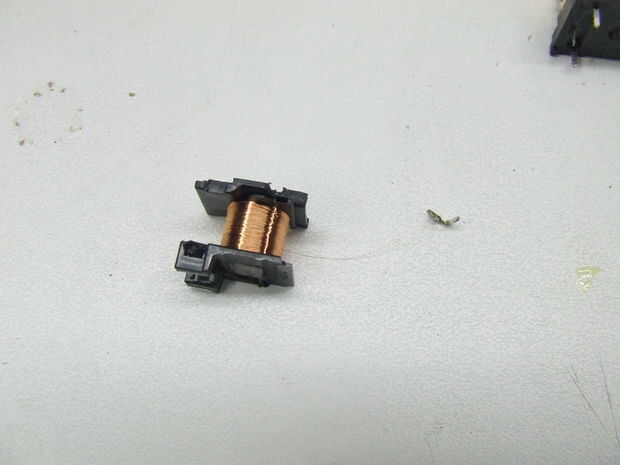

Usted ahora se dejará con un rollo de alambre muy fino en un carrete pequeño.
Esto es repetido 7 veces más.
