Cómo hacer circuitos con un cortador de señal Roland CAMM (1 / 6 paso)

Paso 1: Restringe el diseño del circuito

Los circuitos que pueden cortar en el Roland están limitados por el ancho de la cuchilla de la pluma. Como regla general, cualquier cosa que usted puede cortar con un montón de tiempo y esfuerzo con un x-acto puede ser cortado por el Roland, pero si hay cosas que son demasiado pequeñas para lo harán probablemente también sea demasiado pequeño para el cortador del vinilo.

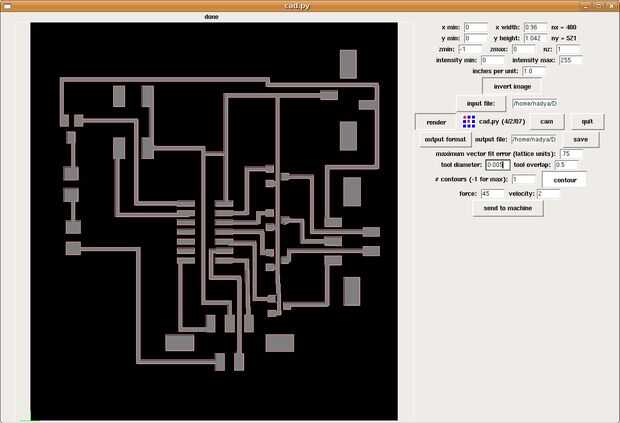

Para utilizar el software de cad.py que va con un montón de las máquinas de FabLab, guardar tu circuito como un PNG. Si usas águila como su software de diseño, salida de las capas que desea utilizar como imagen monocroma y utilice un 500 dpi para asegurarse de que obtener suficiente resolución para perfilar la parte.

Utilice el .png como su entrada y después de hacer clic la cam .camm selección de botón (de roland) como su salida.

El vinylcutter sólo tiene un contorno, revise todas las líneas de contorno para asegurarse de que ninguno de sus caminos se omiten. Si el contorno es pegadas dos de sus piezas, puede bajar el diámetro de la herramienta a algo falso como un hack-la herramienta realmente es 0.01, pero cambiando a por ejemplo 0.005 probablemente mantendrá la integridad de su circuito incluso si todas las partes podrían ser un poco más pequeñas que le pedía. Del mismo modo, si su circuito tiene un montón de espacio, puede hacer su circuito más amplio al pretender que la herramienta es mayor de lo que realmente es.
