Cómo hacer circuitos con un cortador de señal Roland CAMM

grabado PCB en casa crea un montón de residuos químicos tóxicos, pero todavía puede ser agradable para no tener que despedir de un PCB. Este instructable es sobre cómo usar el un corte de vinilo Roland para hacer un vinilo corte circuito.

Materiales necesarios:

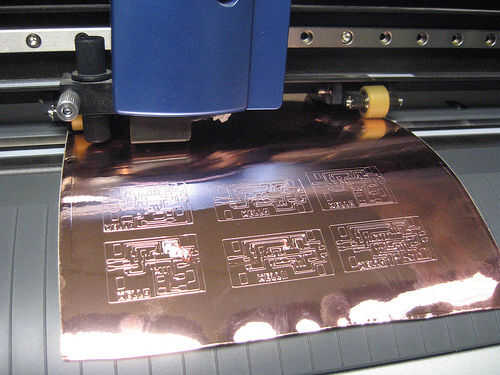

CAMM-1 Servo GX-24 escritorio vinilo corte
http://www.rolanddga.com/ASD/Products/cutters/GX24/
Este básicamente un plotter con un x-acto en el extremo que puede cortar a través de señales y similares. Es una de las máquinas básicas de los FabLabs, y podría encontrar uno en su barrio. Hay FabLabs en NYC, Boston, muchas ciudades en Europa, etc.. Comprobar http://en.wikipedia.org/wiki/Fab_lab si hay uno en su barrio.

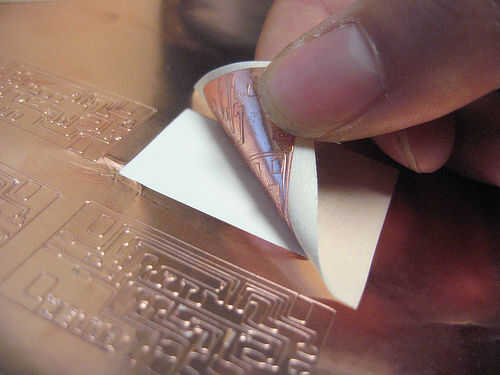

#1126 cobre cinta con adhesivo conductivo
http://Solutions.3m.com/WPS/portal/3m/en_US/Electronics/Home/ProductsAndServices/Products/ProductNavigator/TapeReel/?PC_7_RJH9U5230GE3E02LECIE20KAB4_nid=DBT6P3H017gsRQ89J1RQDXgl60DTQ98XC7bl
Este es otro material que se puede encontrar en un FabLab local. De lo contrario podría improvisar con otros conductor etiqueta engomada que usted podría encontrar.

Su diseño de circuito en formato .png.

Pinzas

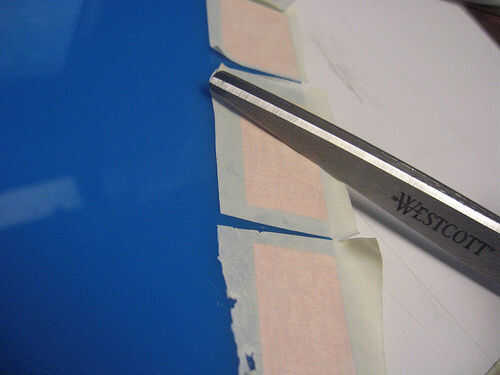

Cinta de enmascarar
