Cómo hacer brazo robot basado en Adunio de una impresora 3D y iphone 6s en una camara PTZ (4 / 7 paso)

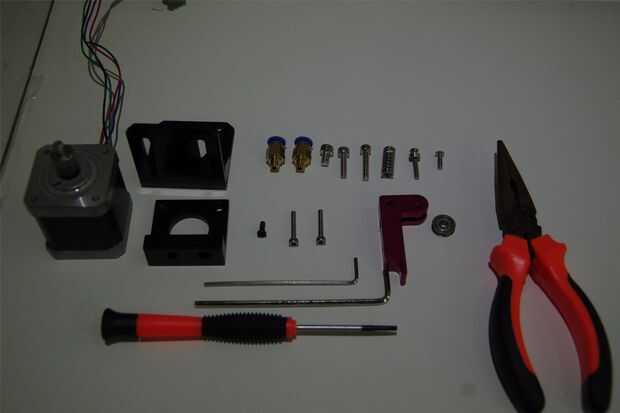

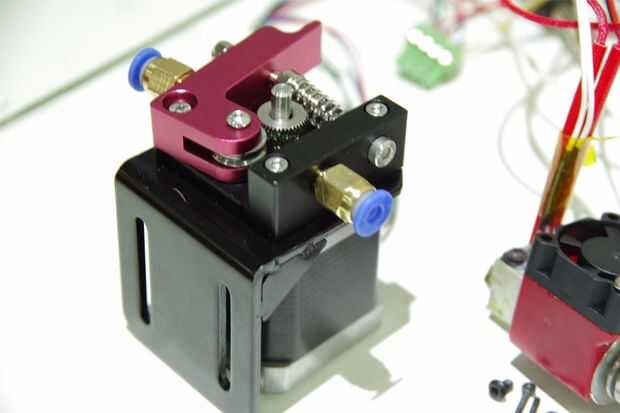

Paso 4: Montar la extrusora de bowden E3D J cabeza MK8

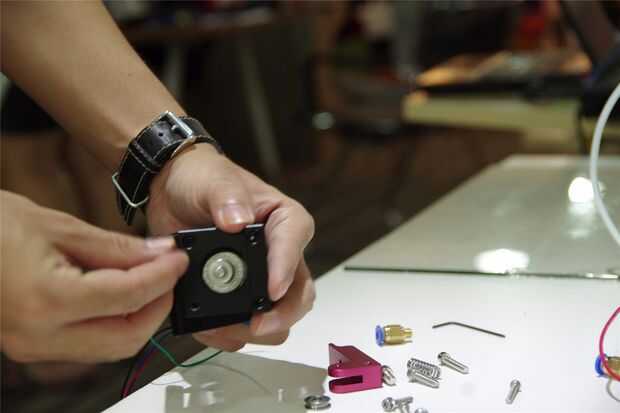

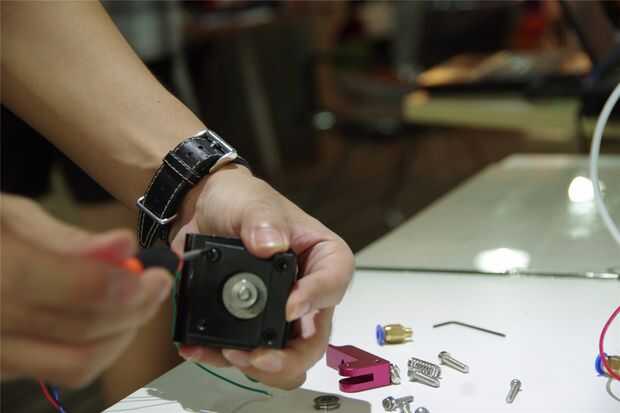

Inserte el engranaje en el eje del motor y fíjelo con dos tornillos de ajuste de paso.

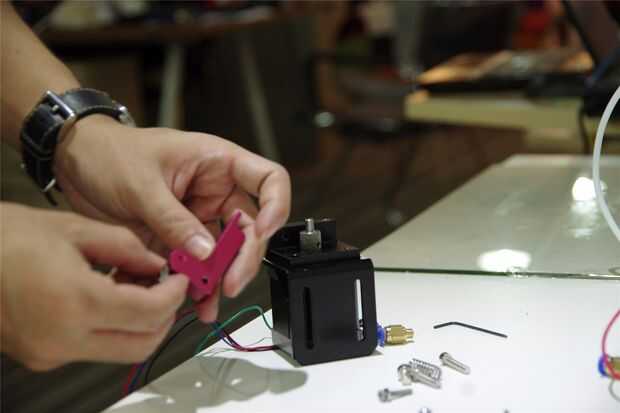

Monte el bloque en forma de L con motor paso a paso y con dos M4 * 6 tornillos y fijar un M3 * 5 Asegure con el bloque en forma de L.

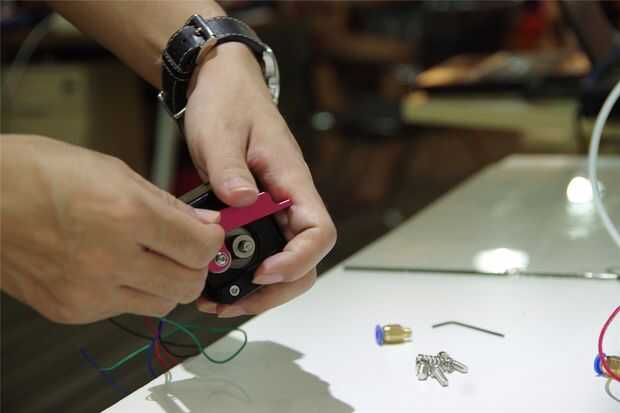

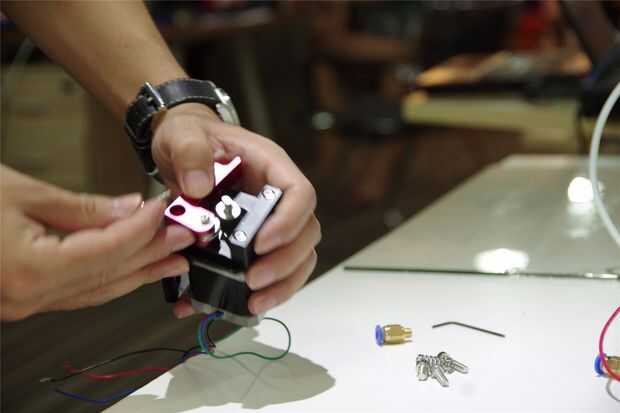

Montar el cojinete con el otro bloque en forma de L y fija con un M4 * tornillo 5.

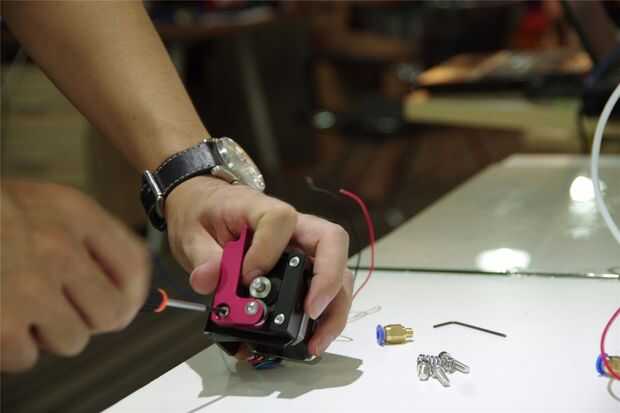

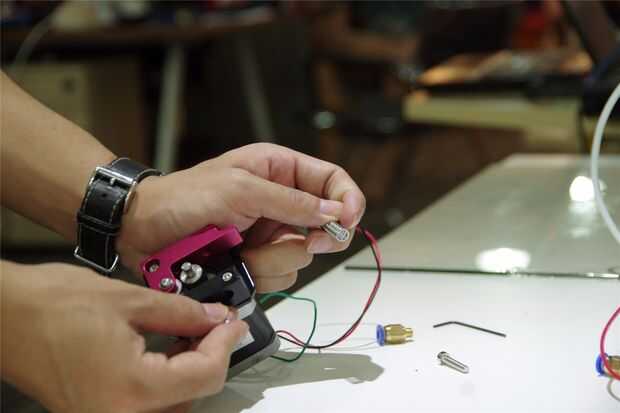

Montar este bloque con el motor con un M4 * Tornillo 10. Poner el resorte en los insertos de tornillo e inserte un M3 * 20 tornillo para asegurar el resorte.

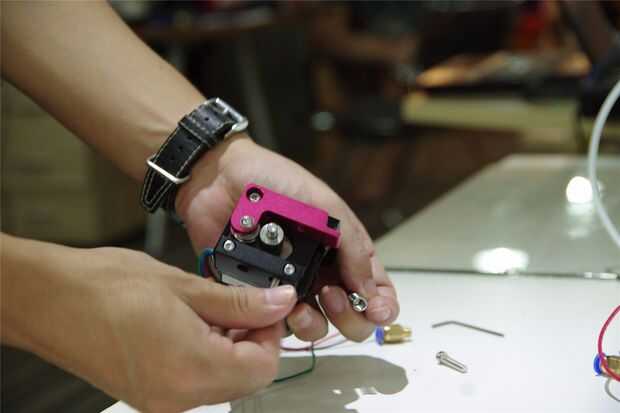

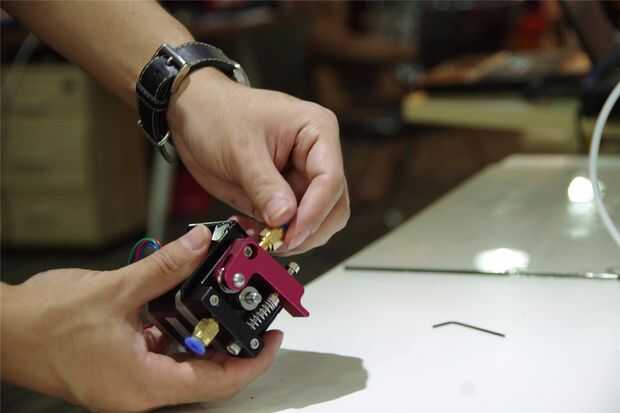

Seguros dos enchufes con el bloque dos en forma de L.

Aquí está unas más detalles acerca de cómo construir uno.
