Cómo grabar Arduino Bootloader con pensión Magnolia (costo y tamaño de paquete de goma de pedal de arranque) (2 / 6 paso)

Paso 2: Las conexiones de prueba y carga Arduino ISP

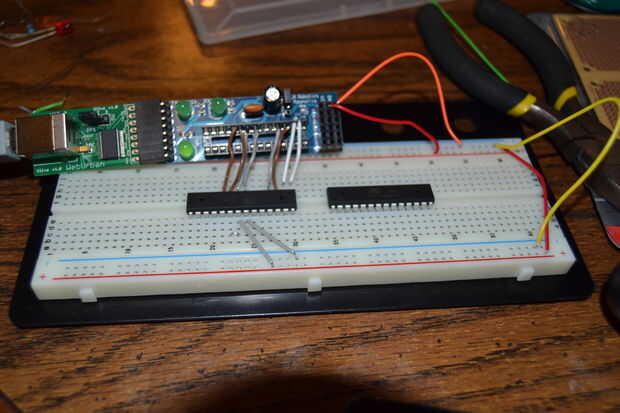

Ahora, tiempo para probar sus conexiones.

Abra el IDE de Arduino. He tomado prestada la imagen de google, no es el IDE más actualizado, asegúrese de que usted consigue el último. (1.05, creo)

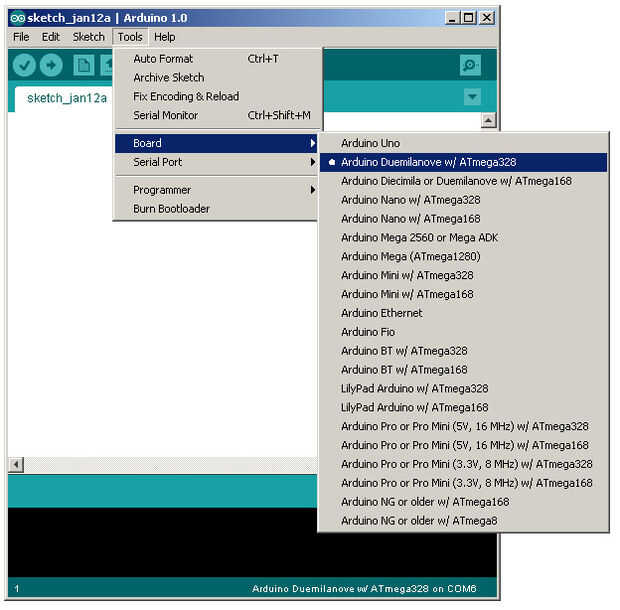

Vaya a herramientas > Junta Directiva > Duemilanove w / ATmega328
También seleccionar el puerto serie correcto, el mío es COM 13.

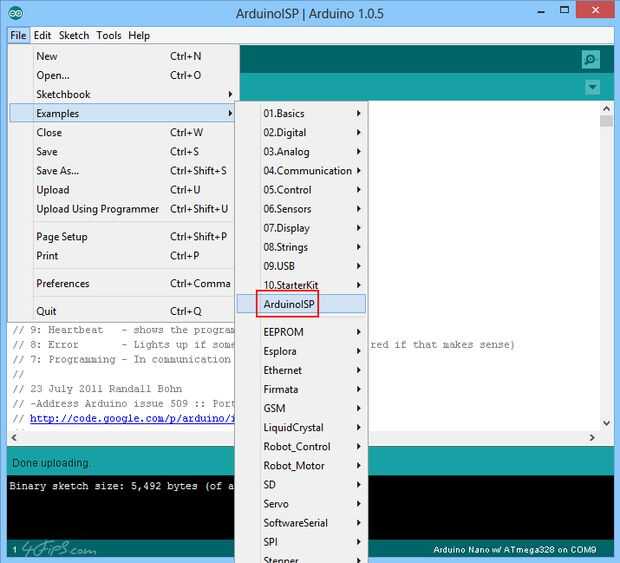

Ir a archivo > ejemplos > ArduinoISP
Subir el sketch.

Usted debe obtener un buen "Upload Complete." cuando haya terminado, pero...

Si usted tiene un errores aquí:

Trate de desconectar y reconectar el cable de USB.
Asegúrese de que usted ha seleccionado la tabla derecha y el puerto serial.

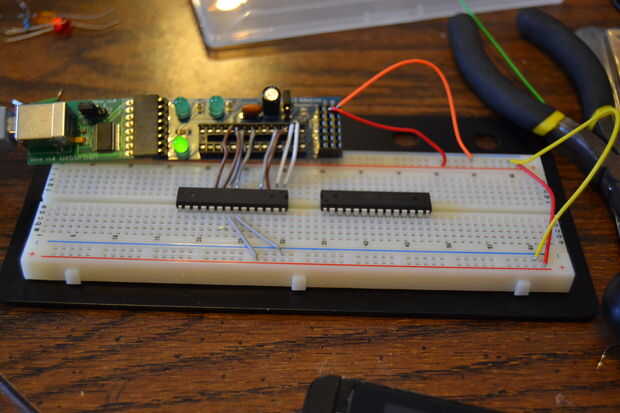

Verificar dos veces todas las conexiones.
