Paso 5: Regulación de voltaje
Reguladores de voltaje son ayudantes sólidos, fácil de usar y puede ser esencial cuando alimentar partes de un circuito. Toman una entrada de voltaje, paso hacia abajo y mantener un nivel de voltaje constante. Más comunes utilizados para los proyectos de DC mantienen 3.3, 5, 9 y 12 voltios.

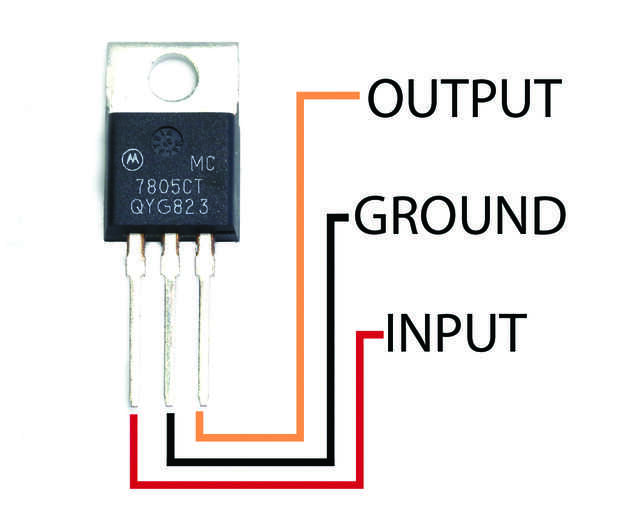

Generalmente puede encontrar el nivel de voltaje impreso en el paquete incluido en él ha número de parte. Por ejemplo, es el regulado en la foto un 7805, el 5 indica que mantienen a 5 voltios.
LM7809 : 9 voltios
L7812: 12 voltios
LD1086V33 : 3.3 voltios
Los reguladores tienen 3 terminales, uno que toma el voltaje de entrada, uno que obtiene encalló y que salidas el nuevo voltaje regulado.
Hay negativos y reguladores de voltaje positivo, asegúrese de saber que se está utilizando. Todos los reguladores mencionados sobre o reguladores de voltaje positivo.
Principales usos
La potencia fluctúa y no siempre fluye constantemente. Esto puede ser especialmente cierto cuando se utiliza una verruga de pared, que será marcada con una salida de 5V, pero si se mide con un multímetro podría leer a 8v. Esta cantidad adicional de voltaje puede dañar el circuito. Antes de encender el microcontrolador con una verruga de la pared, pase a través de un regulador para asegurarse de que usted no vaya sobre el recomendado voltaje de funcionamiento.
Otra cosa son excelentes para se retira 5V a 3.3V si usas un 3,3 v componente con un microcontrolador de 5V.
La desventaja de los reguladores de voltaje cuando regulan la potencia de entrada, algunos se disipa como calor y se pierde.
