Paso 4: Alimentación de un proyecto
A continuación se muestran las formas más comunes para un proyecto.

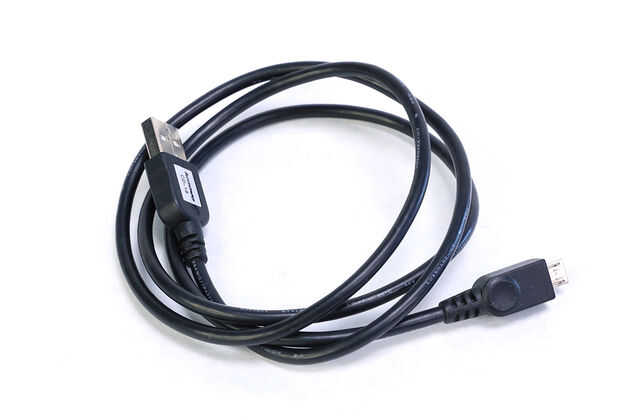

Cable USB
Un proyecto puede ser alimentado por ordenador mediante un cable USB.
Ordenadores Apple estado un USB 1.1 o 2 puertos pueden suministrar hasta 500 mA (miliamperios) a 5 V (voltios). Con 3 USB pueden suministrar hasta 900 mA (miliamperios) a 5 V (voltios).
En las máquinas de Windows 7, el puerto puede suministrar hasta 500 mA a 5 v. Usted puede comprobar para ver cuánta energía es tomando el periférico yendo al administrador de dispositivos, expandir la opción controladoras de Bus serie Universal y haciendo clic en la ficha de alimentación en la ventana emergente. Aquí, podrá ver qué dispositivos están conectados y cuánto corriente dibujan.
Si el proyecto excede la cantidad máxima de corriente permitido a través de los puertos USB, un aviso aparecerá en la pantalla y el puerto será cerrado temporalmente.

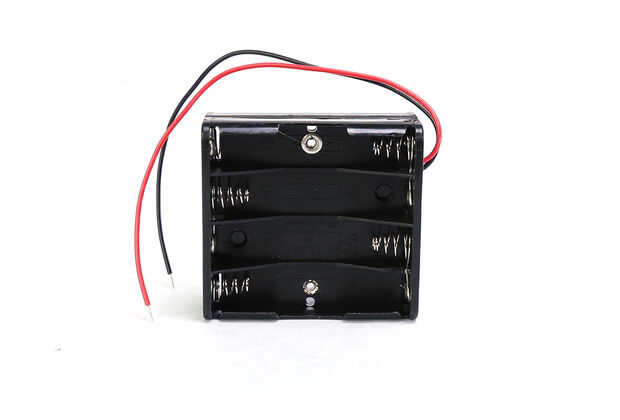

Baterías
Baterías de voltaje de DC con una cantidad finita de capacidad. Más comúnmente usted usando iones de litio, polímero de litio o pilas alcalinas. Si una batería no es capaz de suministrar la tensión o corriente necesaria, se puede poner en serie o en paralelo, multiplicando la corriente o el voltaje. Leer más sobre esto en el paso Paralelo y serie .
Con las baterías, usted necesita mirar el voltaje y la capacidad. Esto generalmente está impresa en el envase o la batería en sí, la capacidad es a veces más oculta. Usted puede ver la hoja de datos para la batería particular utiliza, o utiliza un multímetro en el amperio ajuste. La capacidad de una batería se etiqueta en miliamperios hora (mAh) o amperioshora (Ah). Hay 1000 miliamperios en 1 amperio. Usted puede averiguar aproximadamente cuánto su circuito se desarrollará una vez que sepa cuántos miliamperios dibuja.
Por ejemplo, si tiene 4 LEDs que ocupan 20 mA cada uno funcionando en paralelo, se toman 80 mA todos junta. El microcontrolador consume corriente así, decir que consume 12 mA, total estos juntos para obtener 92 mA. Decir, la batería tiene 2000 miliamperios, la ecuación tendría este aspecto.
2000 / 92 = 21,74 horas
Tenga en cuenta que esto es una estimación aproximada, cuando generamos un proyecto, tensión y corriente se pueden perder en varios lugares. Esto es un inconveniente de los reguladores de voltaje, cuando regulan la potencia de entrada se pierde y se disipa como calor. Corriente para los componentes aparecen a veces en su punto más alto, por lo que si duerme un módulo bluetooth, dibujará menos corriente que cuando está despierto y listo para transmitir datos. Su comportamiento puede depender de la interacción humana esporádica o el momento en el programa. Por lo tanto, puede ver que hay muchos factores en el uso de la energía y la estimación de tiempo de funcionamiento. Es por eso una de las mejores maneras de puede ser permitir que el proyecto a ejecutar en su entorno y el tiempo que tarda para que la batería se drene completamente.
Para averiguar qué valores de tensión y corriente están siendo utilizados en una parte específica de un circuito, nos un multímetro.

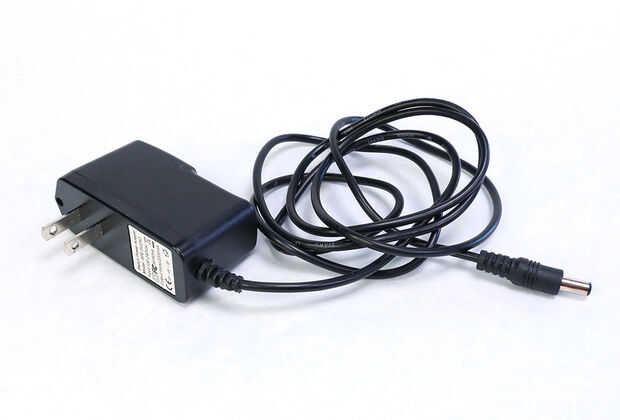

Convertidor de pared o pared-verruga
Una verruga de la pared está conectada a una pared salida y converts alta tensión a baja tensión y regula la corriente. Impreso en la verruga de la pared, pueden encontrarse dos importantes piezas de información. Usted puede encontrar el voltaje de la salida y la corriente impresa en la parte que se conecta a la pared. Más probable es que tendrá 5 voltios 2 amperios.
ENTRADA: 100-240Vac 50/60Hz
SALIDA: 5Vdc 2000mA
La entrada es la gama de tensión puede tomar, que luego se convierte en el voltaje de la salida y la capacidad.
Para la mayoría de los convertidores, se encontrará un tapón del cañón en el extremo que puede ser directamente conectado a un microcontrolador. Antes de hacerlo, utilice un multímetro para leer el voltaje que sale del convertidor. El voltaje puede ser mucho más alto que lo que está marcado y puede dañar el circuito. Si es así, puede utilizarse un regulador de voltaje. Más información acerca de los reguladores en el paso siguiente.

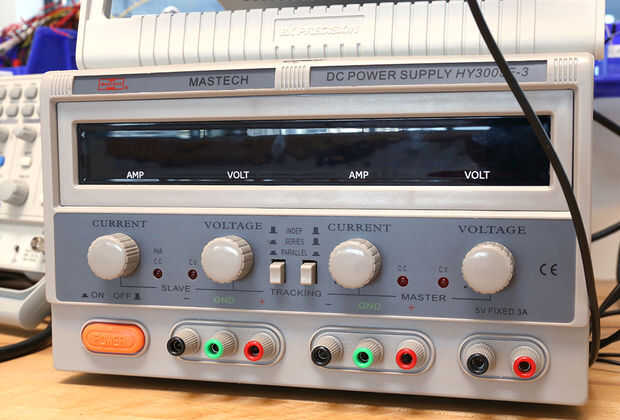

Fuente de alimentación variable Banco
Estos se encuentran en los laboratorios de electrónicos y son una herramienta esencial si usted es construir y probar circuitos a menudo. Una fuente de alimentación del Banco puede variar su salida de corriente y tensión, lo que le permite ajustar el valor específico para un proyecto. La gama de la salida depende del tipo que usted compra, más probable es que se pueda de 0VCC - 50Vdc y tiene un ajuste corriente máxima, asegurándose de que tu circuito no dibuja más de lo necesario.
