Paso 3: Paralelo y serie
Al conectar componentes eléctricos a uno con el otro, hay dos formas básicas, en paralelo o en serie. Echemos un vistazo a lo que sucede cuando usted conectar LEDs y baterías en ambas configuraciones.
LED

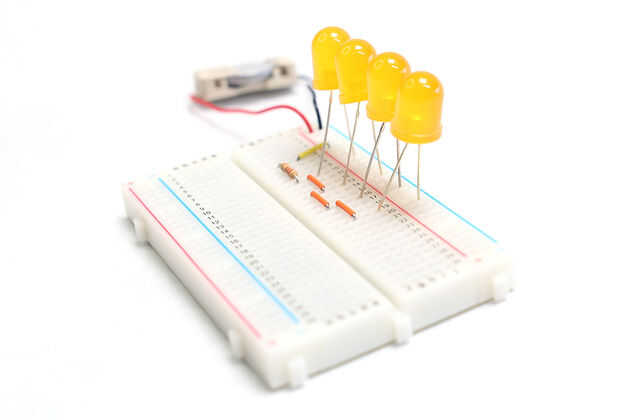

En la serie
Digamos que tienes 4 LEDs que se conecta a un extremo, lo positivo de una al negativo de la otra, continuando por la línea. Terminarás con una positiva y una negativa con el conductor, que luego se conecta a una fuente de energía. Están dispuestos en serie, end-to-end, las rutas de la energía a través de cada LED. Viajando a través de LEDs múltiples causas tensión disminuya con cada uno. Si tarda 2,2 v para alimentar un LED, un 3V hará el truco con uno, pero con dos en serie, no se enciende desde 2,2 v x 2 = 4.4V, que no puede ser proporcionado. Con la corriente es diferente, cuando los LEDs en serie, la corriente es igual a un LED y no se multiplica por la cantidad de LEDs hay.

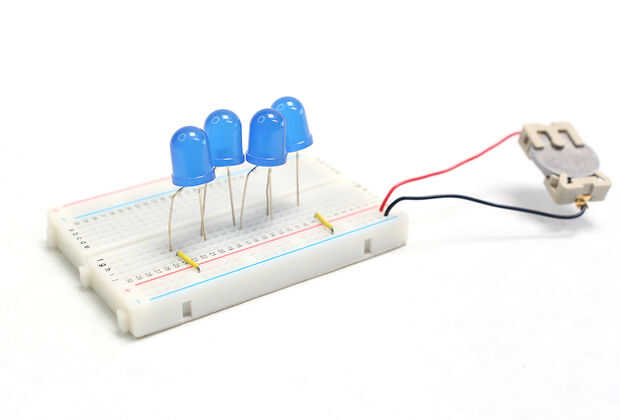

En paralelo
Cuando se conectan en paralelo, todos los terminales negativos de LED funcionan a lo largo del bus negativo de la batería, y todos los terminales positivos por el positivo. En paralelo con los demás y compartir el mismo buses de energía significa que todos reciben la misma cantidad de voltaje. Ahora puede utilizar una batería de 3V para ejecutar los cuatro LEDs. Mientras que en paralelo, la corriente es la que se consigue multiplicar este tiempo. Los 4 LEDs tomar 3V, pero vaciar la batería más rápidamente.
Baterías

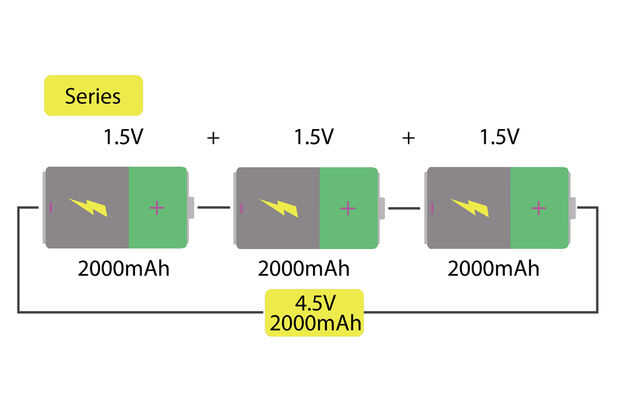

En la serie
Poner las pilas en serie es muy útil cuando se necesita más tensión de lo que una batería puede proporcionar. Esta gran tensión baterías están hechas, si se va a abrir uno encontrará pequeñas baterías conectadas en serie dentro de. Cuando se conecta a un extremo, se acumula tensión y la corriente (capacidad), de la batería permanece igual.

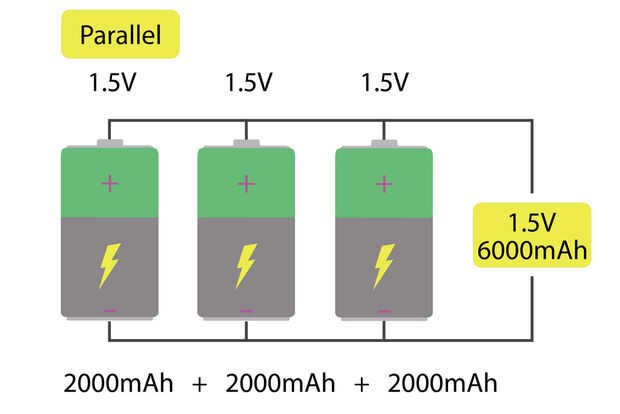

En paralelo
Decir que necesita su proyecto de 3V a durar más tiempo, ¿qué puede hacer? Si usted tiene varias baterías de 3v, funcionando en paralelo puede arreglar la situación. Conectar todos los terminales positivos de cada batería y hacer lo mismo con los terminales negativos. Esto se suma la capacidad de cada batería, manteniendo la tensión de la misma.
