Cómo elegir un microcontrolador (18 / 23 paso)

Paso 18: Zilog Z8 y Z80 chips

Zilog (inventor del famoso chip de microprocesador Z80) ha actualizado las versiones del Z80 en el microcontrolador de forma y también actualiza las versiones de la arquitectura de Z8 incluso mayor. Ambos tienen memoria y algunos periféricos interesantes y de bajo costo "tablas de evaluación" que incluyen un compilador de C. Al mismo tiempo, las juntas de evaluación de zilog fueron bastante "completa" en comparación con muchas tablas de evaluación de bajo costo, pero las versiones actuales parecen menos. (Mi EZ8kit tiene 4 pantallas de matriz de 5 x 7, un transceptor IRDA, dos puertos de asincrónico rs232, un puerto rs485 y varios botones y luces. IIRC, era $50 (oferta en una feria.))

Fritzk9 dijo en comentarios:

La mayoría de las personas que han comentado una lista de los sellos de brazo, PIC, PICAxe, 8052, o básica. Estos son todos los populares chips, pero si es sólo Introducción a microcontroladores, puede comenzar con algo bastante barato. ¿Cómo $40 sonido?

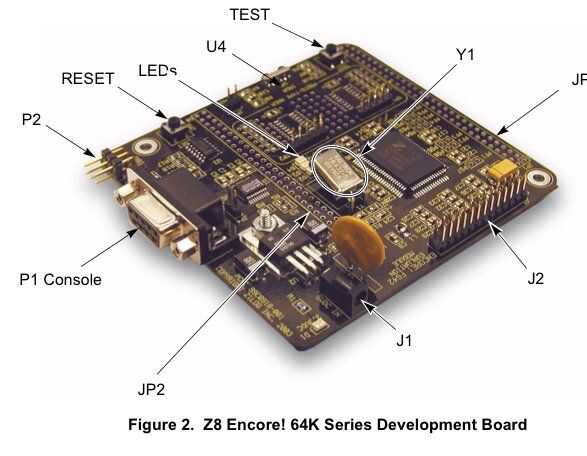

Eso es lo que el Zilog Z8 Encore! costos de kit de desarrollo de microcontrolador de 8 bits. El Z8 Encore! microcontroladores están disponibles con 1K a 64K de memoria RAM flash. Para velocidad, funcionan en 5 - 20 MHz y dependiendo de la viruta, están disponibles en diferentes paquetes de 8 a 80 pernos. El kit de desarrollo de $39,95 contiene una placa de desarrollo con pines de entrada/salida, una fuente de alimentación de verrugas de pared, cable de la computadora (USB o serial para conectar su computadora a la Junta de desarrollo) y gratis compilador de C y ensamblador que se ejecuta bajo Windows. No necesitará comprar o fabricar un programador, ya que puede programar el chip de la derecha en el circuito que has construido--sin tener que quitarlo y reprogramar en un programador.

Todos los bises! fichas pueden comunicarse en serie a través de una UART (algunas tienen 2 UARTs). Algunos tienen convertidores de analógico a digital incorporados, y algunos tienen un puerto de comunicaciones infrarrojo (IRDA). Oh, y hay hasta 4 temporizadores incorporados en el chip, dependiendo de la versión del chip. El precio de un bis! microcontrolador es bastante razonable, teniendo en cuenta todas las capacidades (en cualquier lugar de $3 a $13 desde Digi-Key).

El compilador de C es excelente. El compilador de C de Zilog tiene la mayoría de las capacidades de los compiladores de "big boy", como una flotante punto de biblioteca, funciones trigonométricas, etc.. Produce código ensamblador mejor que puedo, así que lo uso casi exclusivamente.

Recuerde que casi cualquier código no triviales que escriba tendrá errores. El depurador suministrado con el kit de desarrollo permite a paso a través de su código y mirar los resultados de las variables almacenadas en los registros diferentes para ayudarle a localizar sus errores.

Digi-Key existencias de dos diferentes Encore! kits de desarrollo (cada uno cuesta $39,95); una de 8K / 4K chips, y el otro de 16K a 64K fichas. El número de parte de Digi-Key para el kit de desarrollo de 8K / 4K es 269-3183-ND, y el número de parte para el kit de desarrollo de 64K es 2693249-ND. http://www.digikey.com

Sitio web de Zilog tiene un gran número de aplicaciones de ejemplo, documentación completa de sus microcontroladores y actualizaciones gratuitas para el compilador de C suministrado con el kit de desarrollo.

Yo diría que la única pega es que el Z8 Encore! no tan popular como el PIC como un aficionado, por lo que no ha habido ningún libro o muchos de los proyectos publicados para él excepto algunos artículos en bodega circuito revista. Oh, y si usted está interesado en microcontroladores, revistas bodega circuito y tuercas & voltios son dos que cubren el tema. Ambos están disponibles en las librerías Barnes & Noble--tal vez limita demasiado. O ir directamente a sus sitios web:

Circuito cargador de bodega
Tuercas & voltios Magazine
