Cómo elegir un microcontrolador (7 / 23 paso)

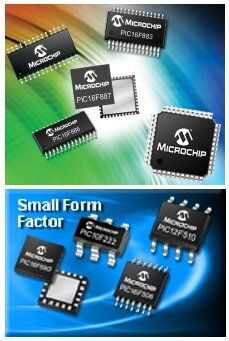

Paso 7: Microchip PIC microcontroladores

Los microcontroladores PIC de Microchip fueron quizás los primeros que se comercializaron a la comunidad del aficionado y del estudiante, uno de los primeros microcontroladores que se ofrece en un paquete relativamente pequeño (18 pin DIP) y uno de los primeros en implementar el flash o eeprom memoria de programa (en el PIC16C84 en 1993)

Arquitectura: harvard, acumulador de base (sobre todo)
Tamaño del paquete: 6, 8, 14, 18, 20, 28, 40,... 100
Tamaño de la memoria de programa: 256 palabras (palabras de 12 bits = una instrucción) a 256 bytes k (instrucción de 2 bytes = 1)
Datos RAM: 16 a ~ 3900 bytes (4096 bytes dirección espacio, compartido con los registros periféricos.)
Características especiales: EEPROM, 20mA salida drive, varios "sub-"arquitecturas"

Memoria Flash basado en microcontroladores PIC entre actualmente vanishingly pequeñas virutas de 6 pines en SOT23 paquetes y 100pin TQFPs. La arquitectura básica se ha extendido a los chips con un Alu de 16 bits y DSP funcionalidad integral.

Microchip tiene una política liberal muestra y fichas están ampliamente disponibles de muchos proveedores.
