Cómo ejecutar una batería de reloj eléctrico en Energía Solar--parte I (7 / 8 paso)

Paso 7: Montaje Final - terminación

Ahora tenemos que conectar nuestro circuito para el reloj. Es posible soldar directamente a las conexiones de la batería, aunque pueden ser difíciles de 'lata'. Otra forma es cortar un trozo de espiga de madera para ser la longitud de una célula del AA y luego cuña los alambres de conexión el compartimiento de batería posiblemente con algún papel de aluminio para sujetar los cables en su lugar. La siguiente manera hace una solución más permanente.

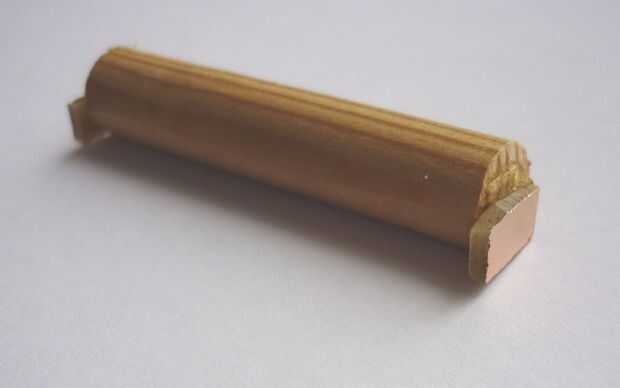

Pegar pequeños cuadrados de una cara del circuito impreso en cada extremo de un pedazo de 3/8 espiga de madera aserrada para caber el compartimiento de la batería del reloj. Esto se muestra en la primera foto, nota cómo las piezas sobresalen a un lado. He utilizado adhesivo de MS polímero.

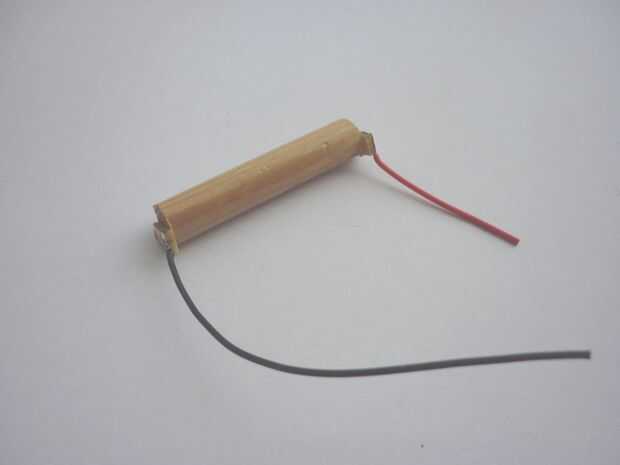

La soldadura de pequeños tramos de conexión de cables, uno rojo y otro negro a las casillas del tablero de circuito impreso como se muestra en la segunda foto.

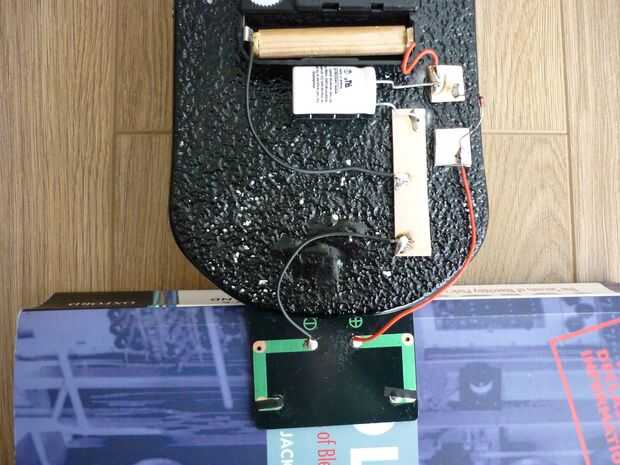

Ahora, observando estrictamente la polaridad, deslice la espiga en el compartimento de la batería conectando el extremo con el cable negro al borne negativo y el extremo con el cable rojo al borne positivo.

Finalmente soldar el otro extremo de la black lead a la plataforma que sirve como la parte negativa del circuito y la roja a la almohadilla que está conectada con el lado positivo del condensador estupendo.

Terminado!
