Paso 3: El circuito
Circuitos no vienen mucho más simples que esto!

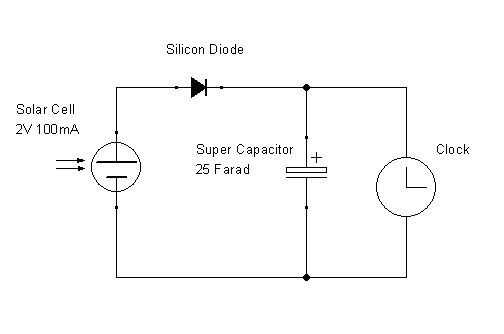

La célula solar carga el condensador estupendo a través de un diodo. El reloj está conectado a través del condensador estupendo.
Tenemos un matrimonio casi perfecto que un arsenal solar que da 2 voltios a pleno sol carga un condensador estupendo que no debe recibir un voltaje más 2,7 voltios. El diodo es necesario para impedir la fuga de nuestra carga detrás lentamente a través de la célula solar cuando se retira la fuente de luz.
Cualquier diodo tiene una caída de tensión directa que debe restarse de la tensión que acumulan en el condensador. Mejor sería un diodo de germanio pero no recomiendo estas ya que son difíciles de obtener. Un diodo es el mejor componente de silicio y he utilizado un BAT43 0.2A rectificador diodo obtenidos de mi tienda Maplin, pero se pierde muy poco mediante la implementación de cualquier diodo de rectificador de silicio estándar de pantano.
El condensador estupendo es un componente relativamente moderno que puede ser mirado como un condensador electrolítico con capacidad enorme, tan grande que puede ser utilizado para almacenar la energía útil. Una desventaja es que la tensión máxima que puede ser aplicada sólo 2,7 voltios. Utilice este componente es a diferencia de una batería como energía se dibuja la tensión cae progresivamente al igual que cualquier otro condensador. Esto está bien para nosotros que podemos cargar el condensador a alrededor de 2 voltios y conducir nuestro reloj hasta que el voltaje cae a alrededor de 1 voltio.

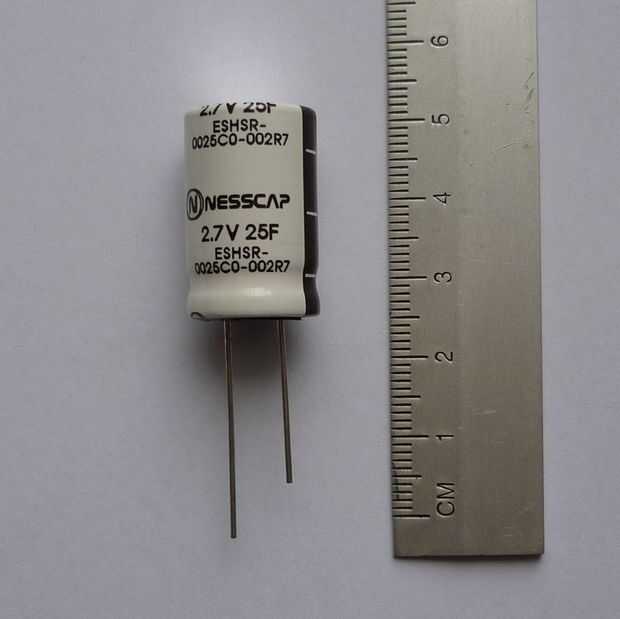

El condensador estupendo en la ilustración tiene una capacidad de 25 faradio y se obtuvo aquí en el Reino Unido desde mi tienda Maplin para unos £3, (4 Euros o 5 dólares). Sé por experiencia que cuando cargo a 2 voltios este condensador puede ejecutar nuestro reloj de alrededor de 48 horas. Queremos como gran capacidad como costo permite para llevar la unidad a través de días aburridos pero el componente físico debe caber en el espacio disponible en la parte trasera del reloj y una unidad de 50 faradio puede tener un diámetro demasiado grande. Que tenga que recurrir a dos unidades más pequeñas en paralelo. Como todos los condensadores electrolíticos deben observar polaridad así que verifique y compruebe otra vez que tienes la forma correcta de ronda!

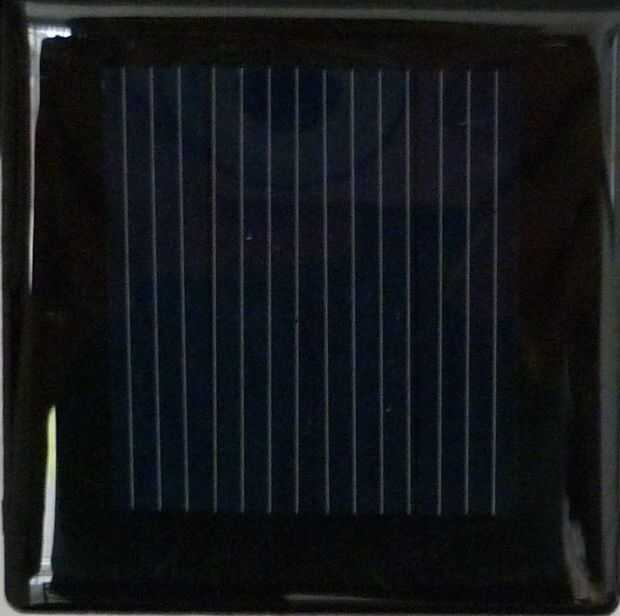

Utilizar una sola célula de solar 2 voltios. Puede salvar estas luces jardín desaparecido por el uso diestro de una sierra para metales Júnior pero para elegancia en que prefiero utilizar una célula encapsulada que puede obtenerse:
http://www.cpssolar.co.uk/ePages/62063063.SF/en_GB...
Es catalogado como: monocristalino 2 voltios PANEL SOLAR 100MA
