Paso 8: Proyecto ejemplo: 3D impreso y caja Sewable

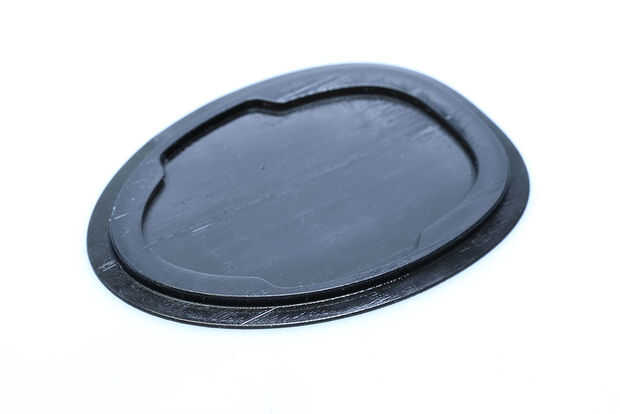

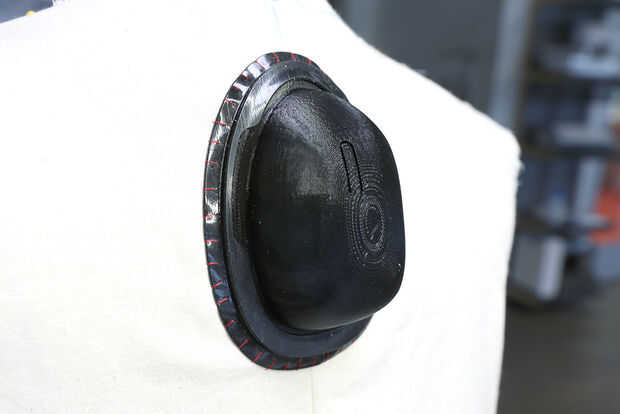

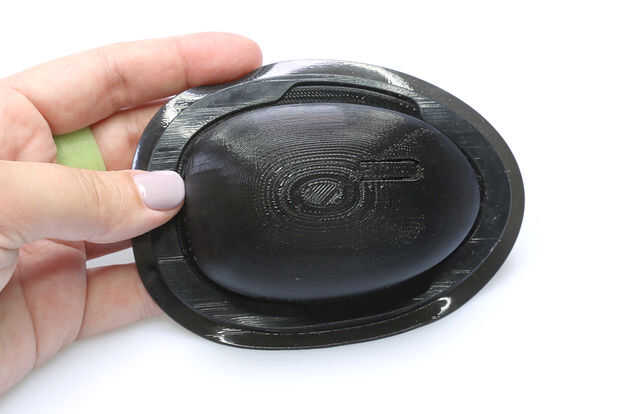

Este recinto sewable fue diseñado específicamente para accesorios personales. Puede ser mano o máquina coser a la tela, así como inmovilizados mientras prototipos. El manguito inferior es impreso en NinjaFlex, la cáscara de clip y tapa de batería se imprimen en PLA. Está diseñado para Edison de Intel con el tablero de arranque mini, que es ideal para accesorios personales por muchas razones. Algunas de las mejores razones son debido a capacidades de bluetooth y la WiFi, y es tamaño.

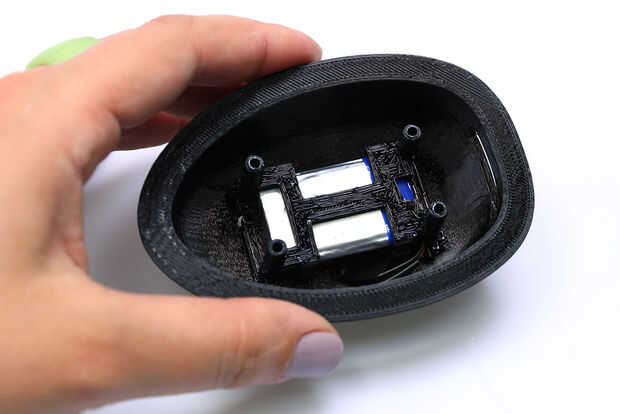

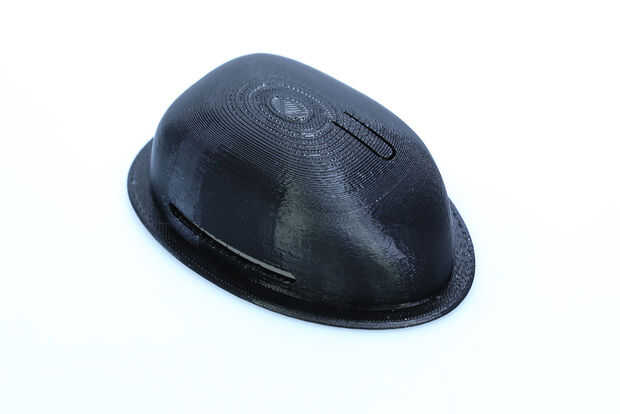

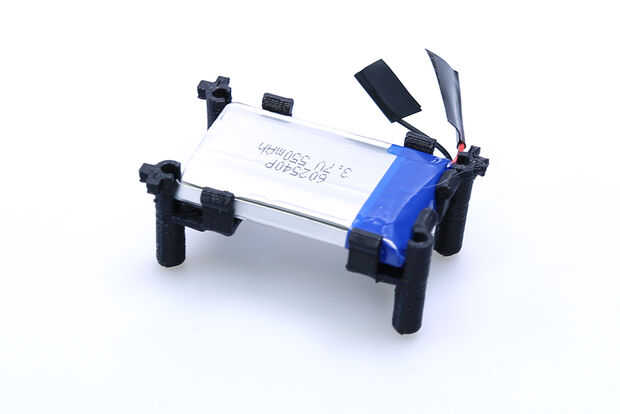

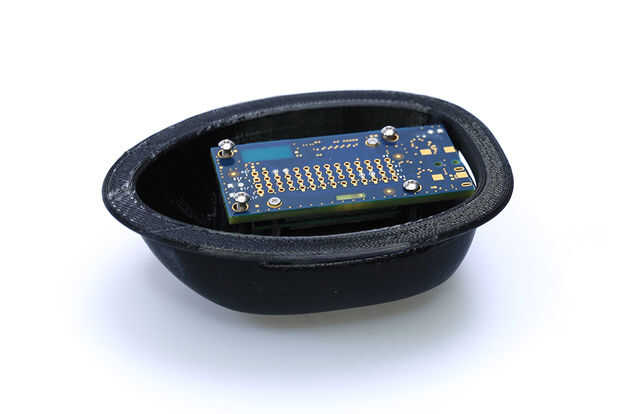

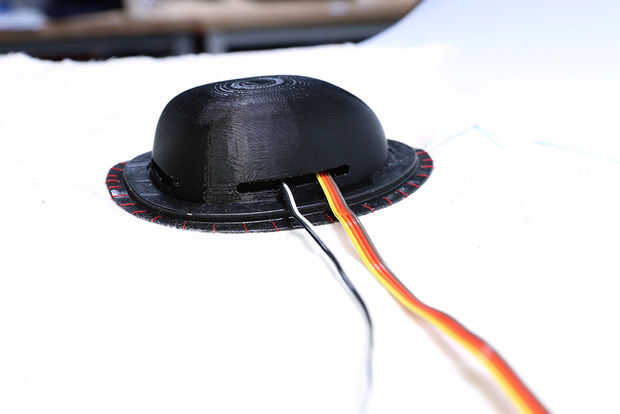

Este diseño de recinto tiene espacio adicional que rodea el tablero de Edison, dejando espacio para el clip de la batería de LiPo o cualquier otro circuito que necesitará cosas en él. Hay aberturas en el lado de la carcasa superior que permiten que los cables deben pasar a través, conectar cualquier sensores o actuadores que se necesitan para su proyecto. Si usted necesita programar el tablero, también hay una abertura en la parte de atrás donde se puede a través de los puertos USB. Además, se creó una extensión desde la parte superior de la cáscara que permite acceder al botón de encendido/apagado con facilidad.
El diseño final fue en colaboración con JON-A-TRON. Mi regla de compañeros de trabajo.
Materiales
(1) Edison con tablero de arranque mini
(4) tuerca hexagonal de acero pieza #90480A003 de McMaster-Carr
(4) cabeza de botón acero tornillo de casquillo del zócalo parte #92949A086 de McMaster-Carr
Acceso a:
MakerBot Replicator 2 u otra impresora de escritorio que lleva NinjaFlex
