Cómo diseñar un recinto microcontrolador (2 / 9 paso)

Paso 2: Materiales y técnicas

Vamos las dos formas comunes de crear un recinto, para enlaces a materiales específicos, Compruebe hacia fuera el caso paso de ejemplos y recursos.

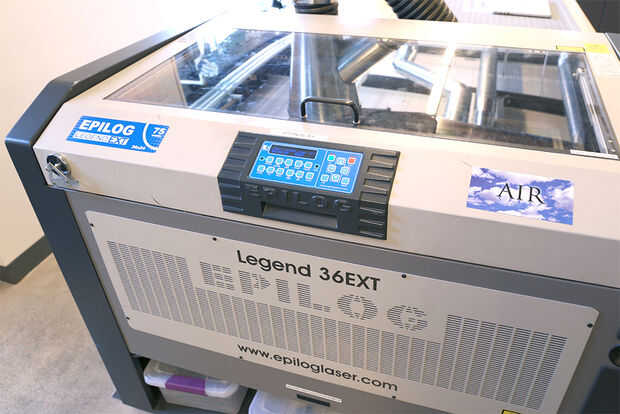

Corte por láser

Un gabinete de corte por láser es rápido, usted puede hacer muchos a la vez y los materiales son relativamente baratos.

El cortador del laser es una de las herramientas más útiles en una moderna tienda o laboratorio de prototipado rápido. Trabajos con Cortadoras Láser por dirigir un láser, en un punto focal específico, en un material, sea precisamente de corte o grabado el material. Posición de la cabeza de corte se mueve usando CNC (Computer Numerical Control), a partir de un archivo de CAD (Computer-aided Design), típicamente hecho en Adobe Illustrator o Corel Draw.

Materiales

Algunos materiales pueden producir gases nocivos y dañinos no sólo a los seres humanos y las máquinas, tales como PVC. Siempre busque el SDS (Safety Data Sheet) del material en cuestión para ver si es seguro al laser.

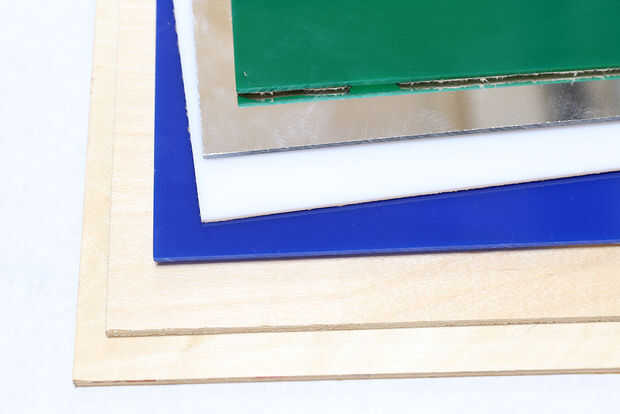

Materiales comunes que se pueden cortar son diversos plásticos, madera, papel y tela. Acrílico y madera son ideales para prototipos ya que son abundantes y de bajo costo. También hacen grandes materiales para un diseño de carcasa acabada. Acrílico viene en muchos colores e incluso en una variedad reflejada o brillante. Madera contrachapada puede ser teñida y es fácil de trabajar. Esquinas redondeadas y flexible puede incluso ser hecho usando vida diseños de bisagra.

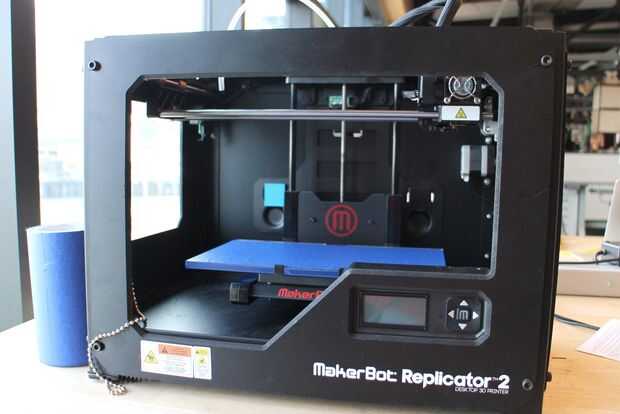

Impresión 3D

Impresoras 3D extrusión plástico derretido sobre una plataforma a lo largo del eje X e Y, construcción de un objeto 3D capa por capa a lo largo del eje Z. Hay muchos tipos diferentes, el menos costoso y más accesible en términos de configuración y los materiales son las impresoras de escritorio, que es lo que nos enfocaremos en esta ' Ible.

Impresión toma tiempo y paciencia, así como material. Cuando iterar utilizar la resolución más baja e imprimir sólo lo que usted necesita para ver si el recinto se acoplarán entre sí.

Materiales

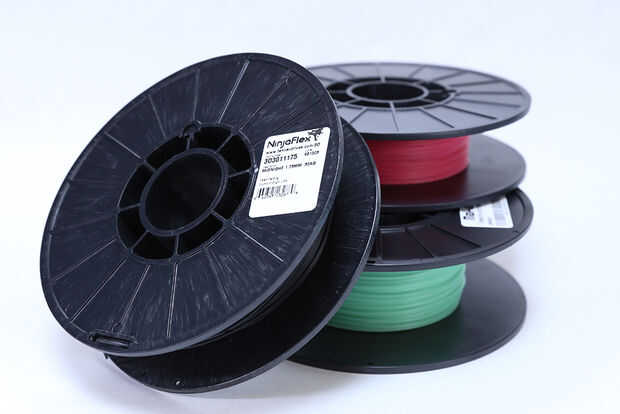

Hay una gran variedad de materiales que usted puede impresión 3D con. ABS, PLA y Ninjaflex son los más comunes, pero base de madera, nylon, soluble e incluso brillar intensamente-en-el-oscuro puede ser también encontrarse. Compruebe qué materiales de filamento son compatibles con la impresora específica que está disponible para usted.


Otros...

Utilizar sus habilidades y la imaginación para crear su caja usando cualquier material o método que te gusta!

Echa un vistazo este impresionante recinto de Lego hecha por un adolescente, este circuito que no necesita un recinto porque es dentro de la resina y esta caja de madera de nogal hermoso.
