Cómo diseñar e impresión 3D su propio quadcopter!!!! (2 / 5 paso)

Paso 2: 3D imprimir su drone!

Ahora, comienza la diversión!

Es el momento de imprimir tu drone y ver cómo se ve el IRL, pero antes de hacerlo así que aquí están algunas recomendaciones para la configuración de la impresora y filamento:

Relleno

Usted querrá tener un zumbido que no se romperá fácilmente, por lo que es mejor usar rellenos superiores (50% o más) por lo que será más fuerte. Va a ser un poco más pesada pero los motores que vamos a usar no tendrán ningún problema levantándolo.

Lo que generalmente hago es imprimir mi área marco central en un relleno de 60% y los brazos en el 80% o más.

Filamento

De hecho, cualquier filamento funcionará, pero algunos tienen ventajas sobre los demás:

- PLA : imprimí mina utilizando PLA ya que es el filamento más fácil imprimir con mi Fabrikator Miny. La principal ventaja es que se imprime fácilmente y es bastante rígida, por lo que el marco será más rígido y no se dobla con el empuje de los motores. Sin embargo romperá más fácilmente que el ABS o PETG cuantiosos.

- ABS : la ventaja del ABS es que es más fuerte que el PLA, también es un poco más flexible para que no se romperá tan fácilmente como PLA en caso de un accidente. Sin embargo es más difícil de imprimir, y no todos están preparados para imprimir ABS.

- PETG : alternativa a ABS, PETG es más fuerte que PLA y también es un poco flexible, lo que significa que su estructura no se rompe fácilmente. También es bastante fácil de imprimir y es tóxico. Sin embargo debido a la flexibilidad, asegúrese de que sus brazos tienen refuerzos para luego hacer más rígida para no doblarse con el empuje de los motores, que daría lugar a menos eficiencia, control y reactividad.

Finalización de la impresión

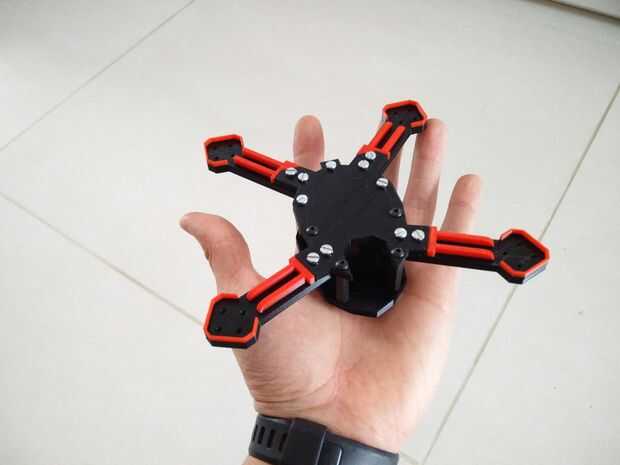

He utilizado la pausa y método de filamento de swap a un bastidor de doble color que creo que se ve bien :)

Una vez hecho tu impresión, no se olvide de su hardware, generalmente utilizamos M3 tornillos y tuercas para unir las piezas. Usted puede elegir imprimir los separadores o evento un recinto completo! O usted puede conseguir alguno en línea para realmente barato.

¡ Excelente! Ahora tienes el marco y listo montar la electrónica!
