Cómo dibujar un casco de velero de radio control con laser corte madera en Autodesk Inventor. Hice en Techshop (4 / 13 paso)

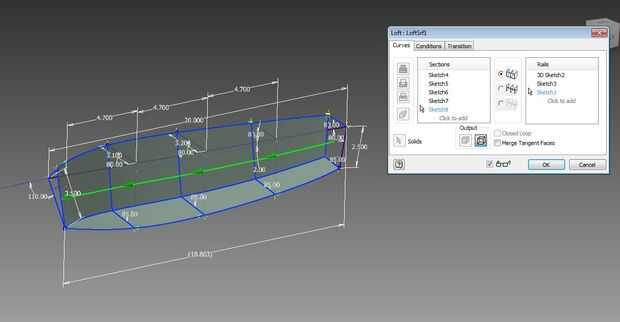

Paso 4: Crear el loft

Después de sus secciones transversales se terminan pero antes loft, es necesario añadir una curva spline 3D a la esquina del borde del lomo.  Esto será 1 carril de la tira junto con el borde de la cubierta y borde del barco de la quilla.  La herramienta de loft en inventor de Autodesk no es la herramienta más sencilla o más directa y no siempre elegir las secciones que desea.  A veces tienes que volver atrás y jugar con lo que es y no es una línea de construcción en las secciones individuales.  Con persistencia de algunos, eventualmente a conseguirlo.  Después de que exitosamente loft al lado de casco, luego reflejará que sobre el plano XZ del global (Esto asume que X es longitudinal, Y es lateral y Z es direcciones verticales).  No se crear superficies de parches para llenar en el espejo de popa y la cubierta.  Después de utilice puntada superficies para convertirlo en un sólido.  Entonces tienes el casco del barco.
