Cómo dibujar un casco de velero de radio control con laser corte madera en Autodesk Inventor. Hice en Techshop (3 / 13 paso)

Paso 3: Hacer cortes transversales.

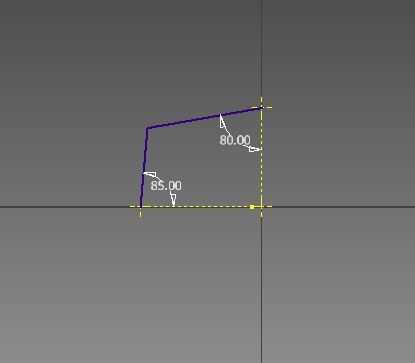

a continuación dibujar las secciones transversales en cada una de las líneas de sección que ha creado en la vista previa.  Para hacer esta salido de aspecto normal, seguí los ángulos chine constante a lo largo de todas mis secciones.  Mi lado casco es a 80 grados en horizontal y parte inferior del casco es a 85 grados vertical.  Así cuando coincide con la vista superior y vista inferior tiras hará agradable suave lados.  Para el trazado para trabajar, sin demasiada molestia.  Sólo tienen la parte inferior del casco y casco como líneas normales.  Mantener todo como líneas de construcción para que el proceso de loft ignora.  Es más fácil de loft si tienes secciones de forma similares en todas partes.
