Cómo crear un controlador de lanzamiento de cohete modelo con llave extraíble (5 / 17 paso)

Paso 5: Cortar y pelar los cables.

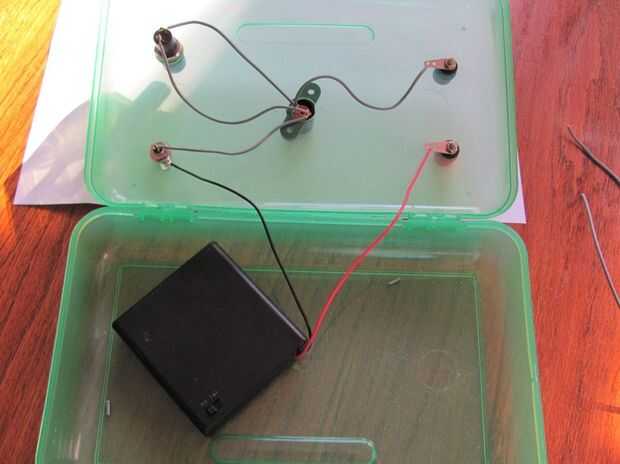

Su lanzador necesita los cables que van

  1. Desde el puesto de enlace (rojo) positivo al extremo positivo (cable rojo) del paquete de la masa.
  2. Desde el extremo negativo (cable negro) de la batería a la toma RCA.
  3. Desde el otro conector en el jack RCA para el sostenedor de la lámpara.
  4. Desde el mismo conector en el sostenedor de la lámpara para el botón.
  5. Desde el otro conector en el botón para el conector del soporte de la lámpara sin usar.
  6. Desde el mismo conector del soporte de lámpara para el puesto de enlace no utilizados.

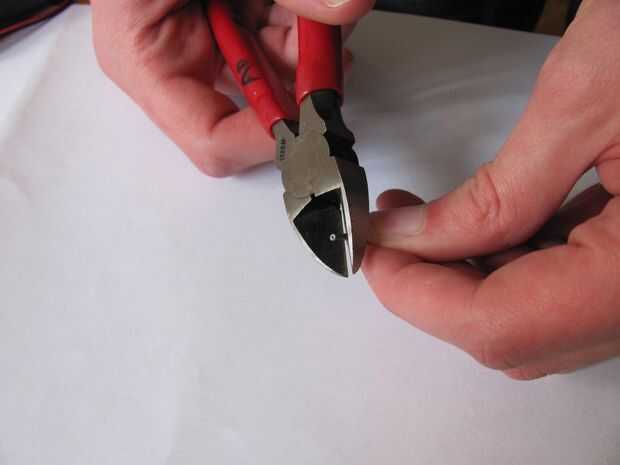

Utilice el cortador de alambre para cortar cables solo-filamento de cable doble que llegar a estas distancias, entonces quitarlos para dejar al descubierto el cobre.

Consejos:

  • Dejar un poco de holgura en los cables de medición.
  • Evitar más de un centímetro de alambre entrelazado. Incluso que es un poco más necesita, y el alambre más expuesto tiene más fácil es provocar un cortocircuito.
  • El resto del cable se utilizará para conectar el controlador al cohete. Para ello, tratar de mantener los dos lados del cable algo incluso.
