Cómo crear rápidamente una estrella de Navidad iluminado (2 / 17 paso)

Paso 2: Crear un dibujo nuevo

Para hacer el ShopBot haga el trabajo sucio de los taladros, hay que hacer un poco de trabajo de dibujo vectorial.  Los vectores en nuestro dibujo se convertirán en las trayectorias de herramienta que el ShopBot dónde perforar y Cómo recortar la forma de la estrella.

Si lo dibujo no está muy claro, estudio de las capturas de pantalla parcial que van con cada paso.  Deben mostrar todas las configuraciones y datos requeridos por el camino.  Es importante no saltar pasos, no de vagar apagado en su propia y para verificar que cada paso fue exitoso antes de pasar a la siguiente parte.

Por favor dejar preguntas en los comentarios si hay algo que es confuso, incierto, roto, etc..  Instructables son bastante fáciles de corregir. Si le es confuso, va confundir alguien, así que por favor hágamelo saber y voy a intentar limpiar para arriba.

Usé el VCarve Pro v6.503 a dibujar mi estrella.

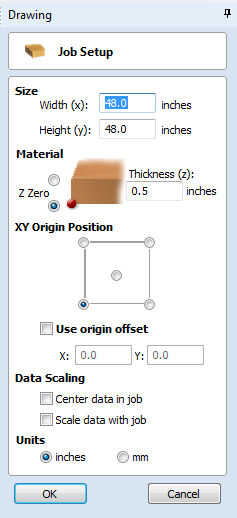

Crear un nuevo archivo (ver la primera imagen de este paso para ver las opciones a continuación):

  • Establece la anchura y la altura tanto a 48".
  • Establezca el espesor 0.5"(ajustar si usas madera más gruesa).
  • Establecer el "cero de Z" en la parte inferior.
  • Establece la "posición de origen XY" en la parte inferior, a la izquierda.
  • Apague la "Compensación de origen".
  • Apague el "Escalamiento de datos".
  • Haga clic en el botón "OK".
