Paso 6: Haga dos caminos para el diseño rápido del agujero
En primer lugar, crear uno de los dos vectores que se utilizará para copiar los agujeros a lo largo de:
- Seleccione el contorno de la estrella.
- Presione CTRL-C para copiarlo al portapapeles.
- Presione CTRL-V para pegar una copia en el dibujo.

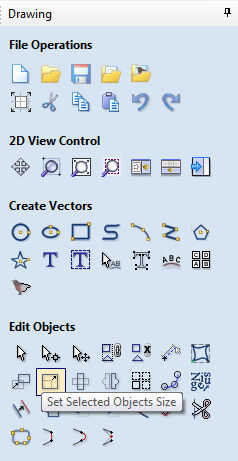

Seleccione la herramienta "Set Size de objetos seleccionados" (ver imagen 1 para la ubicación de esta herramienta y 2 por donde entrar los valores enunciados por debajo de la imagen).
- Establece el punto de "Anclaje" en el centro.
- Verifique que "Enlace XY" está activada.
- Establecer el ancho (X) = 18 (VCarve pondrá "altura (Y)" puesto que "enlace XY" está activada).
- Haga clic en el botón "Aplicar".
- Haga clic en el botón "Cerrar".

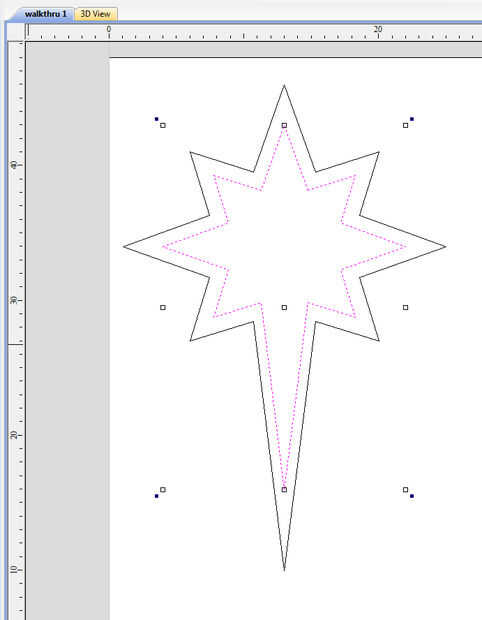

Su dibujo debe parecerse ahora imagen 3.
Verificar el nuevo, se selecciona el esquema de estrella más pequeñas.

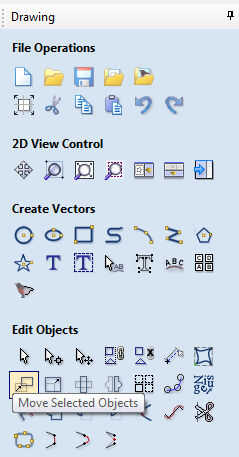

Elija la herramienta "Mover objetos seleccionados" (ver imagen 4 para la ubicación de esta herramienta y 5 para los ajustes de la imagen).
- Establezca el "Tipo de movimiento" en "Relativo".
- Licencia de X = 0
- Set Y = 1,5
- Haga clic en el botón "Aplicar".
- Haga clic en el botón "Cerrar".

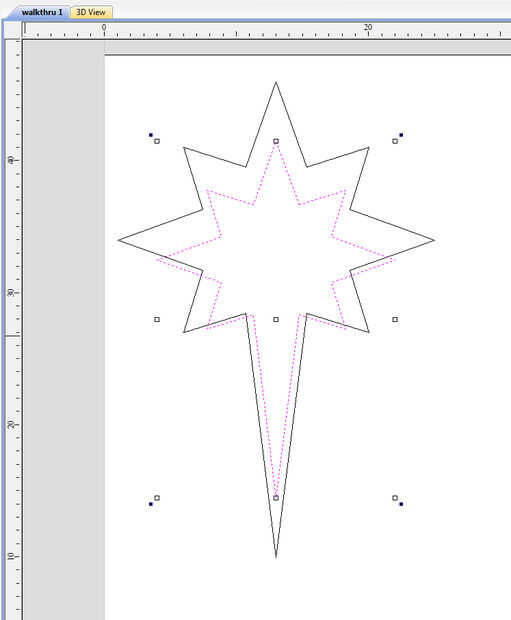

La estrella más pequeña ahora debe estar centrada dentro de la estrella original y debe parecerse a la imagen 6.
Necesitamos una copia más, incluso más pequeña, de contorno original de la estrella antes de que diseño los agujeros para las luces. Simplemente repita los pasos anteriores utilizando los valores más bajos para la herramienta de redimensionamiento y un valor un poco más grande para la herramienta mover:
- Seleccione el contorno de la estrella.
- Presione CTRL-C para copiarlo al portapapeles.
- Presione CTRL-V para pegar una copia en el dibujo.
Seleccione la herramienta "Set Size de objetos seleccionados" (ver imagen 1 para la ubicación de esta herramienta y 7 para la configuración de la imagen).
- Establece el punto de "Anclaje" en el centro.
- Verifique que "Enlace XY" está activada.
- Establecer el ancho (X) = 12
- Haga clic en el botón "Aplicar".
- Haga clic en el botón "Cerrar".

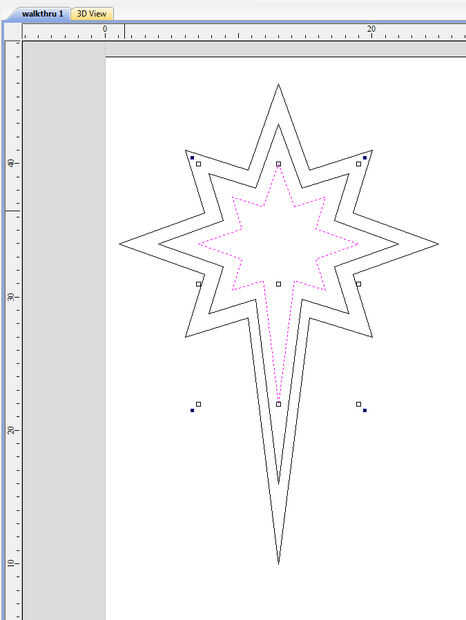

Su dibujo debe parecerse ahora imagen 8.
Verificar el nuevo, se selecciona el esquema de estrella más pequeñas.
Elija la herramienta "Mover objetos seleccionados" (ver imagen 4 para la ubicación de esta herramienta y 9 para la configuración de la herramienta de la imagen).
- Establezca el "Tipo de movimiento" en "Relativo"
- Licencia de X = 0
- Set Y = 3
- Haga clic en el botón "Aplicar".

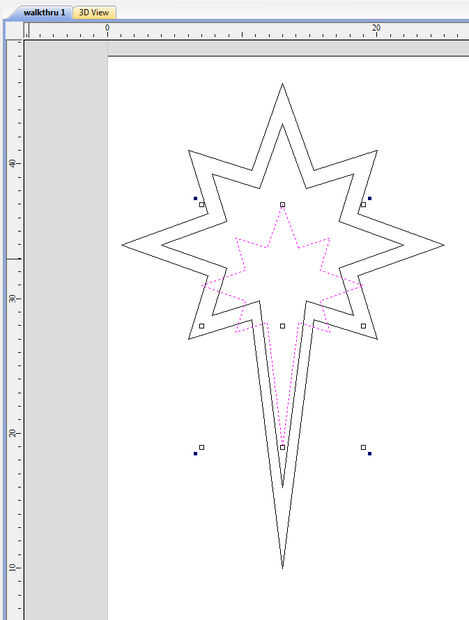

La estrella más pequeña ahora debe estar correctamente centrada en la estrella original y debe parecerse a la imagen 10.
- Haga clic en el botón "Cerrar".
