Paso 4: Transistores de resolver nuestro problema - el seguidor de emisor

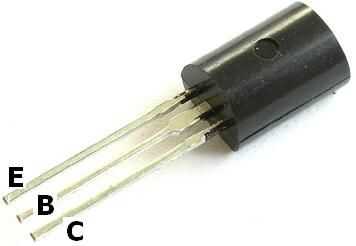

Hay dos principales reglas del pulgar para saber cuando se trabaja con transistores.
1. el voltaje del emisor será siempre la tensión de base menos una gota V 0,6 (que es para el diodo que se conecta la base con el emisor de.
2. la corriente de emisor es siempre igual a la corriente del colector, que es aproximadamente 100 veces mayor que la corriente de la base. (Hay ciertas limitaciones a esto: Si la fuente de colector no puede poner hacia fuera suficiente voltaje para mantener la corriente a ese nivel, la carga no tendrá la tensión que intenta darle. También, el voltaje del colector debe ser siempre sobre 0.2 V mayor que el voltaje de la base. De lo contrario, el transistor se rompe.)

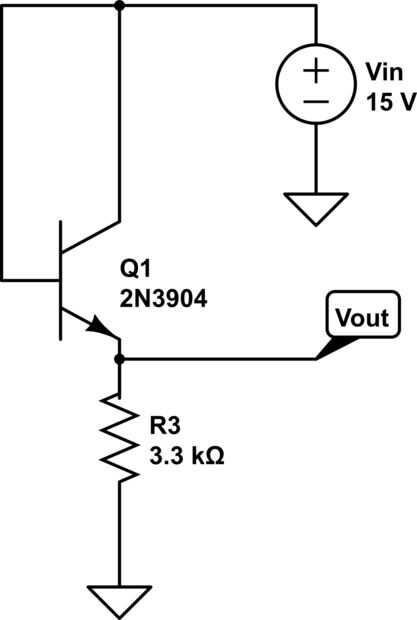

A primera vista, el seguidor de emisor parece un circuito inútil. Nuestro voltaje de salida es simplemente el voltaje de entrada, menos los 0,6 voltios que perdemos pasando por el transistor.
Sin embargo, el seguidor de emisor puede ser muy útil en términos de "refuerzo", nuestra fuente de voltaje (es decir, reducir sag). Idealmente, la resistencia interna de una fuente de tensión es mínima, y nuestra resistencia de carga es máxima. Podemos pensar en esto como las fuentes de tensión "" carga con una resistencia grande y las fuentes de tensión "gusto" se carga con baja resistencia interna.
El factor de ~ 100 diferencia de corriente entre el emisor y la base significa que la resistencia de la tensión de fuente (que en nuestro caso es algo que se llama la resistencia de Thevenin de nuestro divisor del voltaje) mira ~ 100 veces menor a la carga, que ayude con nuestro problema de holgura!
Vamos a revisar el ejemplo anterior, pero ahora utilizando nuestra fuente de voltaje de emisor seguidor. Entonces Vout = Vin * (Rload) / (Rload + Rth/100) = 15 * (10) / (10 + 50/100) = 15 * (10) / (10,5) = 14.28 V.
