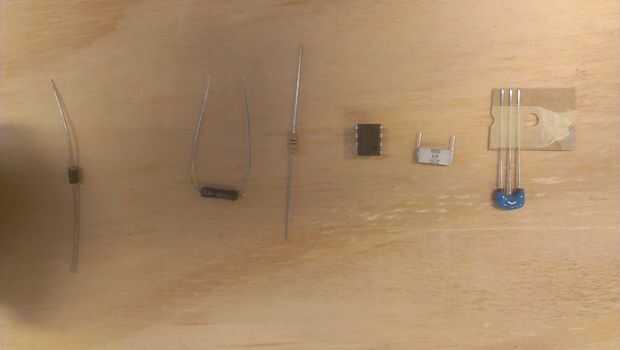

Paso 2: Matererials exacta (PREPARACION)
Antes de construir el circuito real vamos por los materiales exactos.
Para el circuito principal:
- Un amplificador operacional de TLC271BIP, aquí es una hoja de especificaciones, así como una lista de vendedores autorizados y partes alternas con una función similar.
- 40-Gigaohm resistencias, si es necesario las resistencias se pueden intercambiar con cualquier resistencias entre 30 y 60 GOhm.
- Con el capacitor de 47pF y el 0, el condensador de 01µF, es importante conseguir piezas de alta calidad debido a fluctuación eléctrica en uno de estos tienen un gran efecto en los resultados.
- Un tubo negro/animalario, este tubo debe ser apenas más grande que el LED a ser utilizado en la construcción (un LED es aproximadamente 5mm, el tubo debe ser aproximadamente de 6mm). Mediante un tubo de este tamaño da lugar a menos luz no deseado entrar en la parte posterior del LED. Para mejores resultados, asegúrese de que el interior del tubo no es reflectante para evitar una diferencia de luz que al LED en diferentes ángulos.
- 4 interruptores, por lo menos uno de los interruptores deben ser un interruptor de tres vías.
- Una caja de metal. Este caso debe ser lo suficientemente grande como para albergar todos los componentes y tiene espacio de sobra para administración de cables. Esto debe hacerse de metal a la interferencia electromagnética bloque, esto significa que si desea utilizar el fotómetro en una zona con una gran cantidad de electrónica puede ser prudente utilizar una caja con paredes más gruesas. De lo contrario, un caso de lata simple de algo más probablemente hará el truco.
- LED, un LED se utiliza en lugar de un fotosensor de silicio normal porque es más precisa, consistente y sobre todo porque LED detecta sólo una banda estrecha de longitudes de onda dependiendo del tipo de LED utilizado. Más LED tiene una detección de pico ligeramente por debajo de su longitud de onda de máxima emisión. La luz deseada a detectar es roja, +-650nm longitud de onda, esto significa que un LED de longitud de onda 660-880 es óptimo para detectar la luz reflejada de aerosoles.
Para el circuito de controlador de batería extra:
- Resistencia de 4700 ohmios, esta resistencia está en el lugar para evitar cortocircuitos, la resistencia debe ser alrededor de 4500Ω, más alta si usted planea usar baterías más potentes.
- Diodos, A 16 voltios zener diodo es ideal en esta situación. Bajará a voltajes más altos voltajes a 16 voltios. Alternativamente se pueden usar varios diodos normales más pequeños cada uno de ellos bajará el voltaje -1 0,1 voltios dependiendo el diodo, sin embargo este método no sólo bajará nada por encima de 16 voltios, sino cualquier cosa por debajo de ella, efectivamente perder alguna carga de la batería. Bajar la tensión es importante porque el TLC271BIP Op-amp no puede manejar más que eso.
