Cómo construir un reloj de cadena (2 / 14 paso)

Paso 2: Cómo funciona

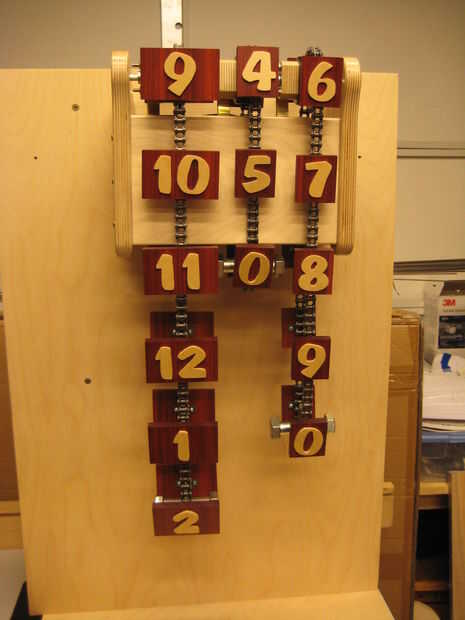

Este reloj se compone de un motor síncrono y tres pequeños de 12 voltios dc motorreductores que realmente las cadenas.

El motor sincrónico es lo que mantiene la sincronización del reloj.  El eje del motor hace una revolución cada minuto.  Una vez cada revolución del eje cierra el contacto entre dos tiras de latón.  Estas tiras permiten dc de 12 voltios funcionar el primer motor de engranaje de dc que controla la cadena con los "minutos" después de este engranaje del motor comienza a girar convierte la cadena y cierra otra serie de tiras de latón que mantienen el engranaje motor funcionando hasta que los "minutos" en la posición correcta.

Cuando la cadena de "minutos" se ha trasladado al punto de donde viene el cero en la posición correcta contactos son cerrados por un breve tiempo para el segundo motor del engranaje que funciona la cadena de "diez minutos".  Esto funciona del mismo modo que los "minutos".  Cada cadena activa el motor del engranaje que se ejecuta la siguiente cadena.

Así, la cadena de "minutos" ejecuta una vez cada minuto, la cadena de "diez minutos" se ejecuta una vez cada diez minutos y la cadena de "hora" ejecuta una vez cada hora.

Vea el video en el paso 1 para ver ver cómo se ve cuando se ejecuta.
