Cómo construir un reloj de cadena (1 / 14 paso)

Paso 1: Piezas, materiales y herramientas necesarias

Muchas partes solía construir este reloj eran artículos que ya tenían o habían quedado de otros proyectos. Te recomiendo que personalizar este u otros proyectos con algunos de sus materiales existentes. Para mí es una gran sensación para utilizar encima de izquierda sobre materiales en lugar de almacenar durante años o tirarlas a la basura. También, le ahorra dinero y hacer espacio para el próximo gran proyecto.

MATERIALES

3 motorreductores de ServoCity - dc de 12 voltios a 4 rpm
3 soportes de motor de ServoCity
1 - 1 rpm motor sincrónico de CA

madera contrachapada de abedul Báltico y números de
Bloodwood para el número de placas de 9 Bonito contraste)
tornillos - varios tipos y tamaños
cable eléctrico de alimentación de AC
calibre 20 cable eléctrico trenzado para cables de 12 voltios dc
interruptores de botón de Radio Shack - normalmente abierto

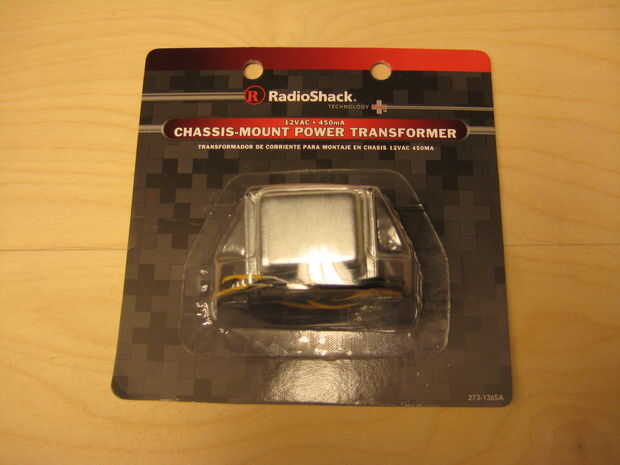

Transformador de CA para los motorreductores dc 3 - número 273-1365A
puente rectificador de Radio Shack para convertir voltaje del transformador de ac a dc power parte número 276-1173
5/8 de pulgada de diámetro exterior por rodamientos de bolas de diámetro interno de 1/4 de pulgada
varilla de acero de 1/4"
collares de parada
pernos y tornillos

#35 piñones - necesita 3 con 20 dientes 5/8 de pulgada de diámetro
-necesita 3 con 16 dientes con 1/2 pulgada de diámetro del alesaje (no hub)
-necesita 3 con 12 dientes con 1/2 pulgada diámetro diámetro

CADENA

#35 rodillo cadena - McMaster - (404) 629-6500. http://www.McMaster.com/ parte # 6261 K 172

Cadena de conexión de enlace - McMaster - (404) 629-6500. http://www.McMaster.com/ parte # 7321 K 3

Todos los pedazos de madera fueron acabados con base de agua polycrylic.

Herramientas

Las herramientas que utiliza en el proyecto fueron los siguientes:

1. Sierra de mesa
2. Sierra de cinta
3. oscilante del huso y banda lijadora
4. taladros
5. taladro de columna
6. lijadora orbital aleatorio
7. router
8. la mesa de fresadora
9. Sierra de marquetería (para cortar los números).
10. sierra o sierras de corte
11. lijado bloque con papel de lija
12. destornilladores y llaves
13. soldador
14. tenazas

No todas las herramientas en esta lista son necesarios, pero harán mucho más fácil la construcción.

Nota: Si planea utilizar una herramienta para un proyecto por favor asegúrese de que está familiarizado con la herramienta y todos los peligros asociados con él. Si no está familiarizado con una herramienta entonces usted debe preguntar a alguien que va a mostrarte la forma correcta de utilizarlo. Muchas comunidades tienen clases en las escuelas locales sobre el uso correcto de herramientas y maquinaria. También hay clubes de carpintería local que ofrecen clases a precios muy razonables para principiantes. Le recomiendo utilizar estos recursos para su seguridad y para un uso más eficiente de la herramienta.

SEGURIDAD PRIMERO
Utilice siempre protección ocular y auditiva.
Siempre trabajar seguro con el equipo de seguridad adecuado y las protecciones en sus herramientas.
