Cómo construir un refugio de registro (5 / 11 paso)

Paso 5: Plantilla registro del braguero

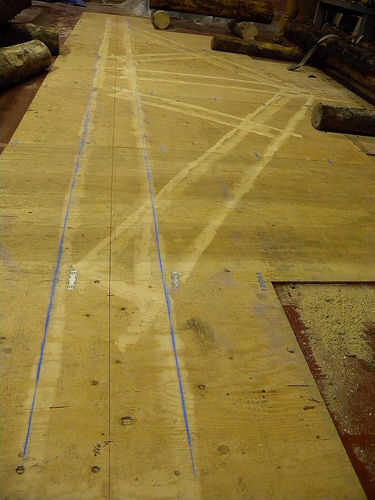

Compró un número de hojas de 1/4 de pulgada de madera contrachapada y viro les juntos cubriendo un grande bastante área para bosquejar realmente a cada truss con los registros tenía disponible.

Marcamos una línea de centro para el registro de empate y centro para el puesto de rey.  También marcamos donde la viga fue intersectar la viga de amarre, así como el punto donde la viga proyecto para conectar con la otra viga en la parte superior.

Cada registro se comprueba para ver cómo se utilizará en el sitio - comprobación de arco o barrido (aunque nuestros registros estaban en muy buena forma porque fueron seleccionados para este propósito).

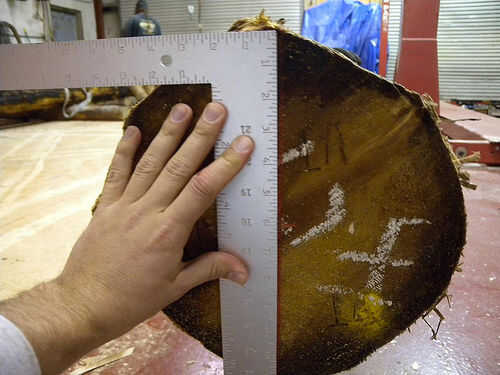

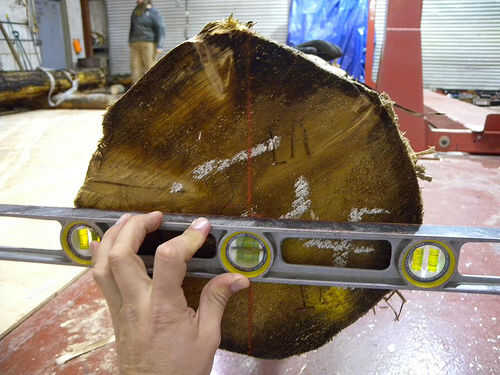

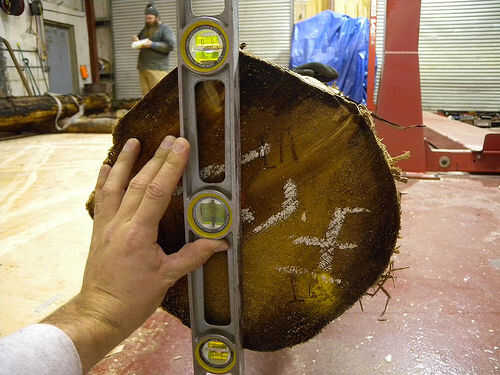

Una vez sabíamos qué lado "a" marcamos los extremos del registro con marcas para indicar el "centro" de la misma.  Tenga en cuenta que el centro no necesariamente terminan en el centro del grano.

Con la mitad del diámetro tope marcamos en nuestra plantilla una mitad de la altura a cada lado de la línea de centro.  Repita para el extremo superior del tronco.

Entonces rompieron líneas de tiza para mostrar, en general, donde caería la superficie de registro.

Repetir que para el cargo de rey era el siguiente paso.

Ahora teníamos un completo bosquejo de la intersección del puesto de rey y la viga de amarre.  Decidimos hacer una muesca profunda de 3 pulgadas en la viga de amarre para el cargo de rey para sentarse en.

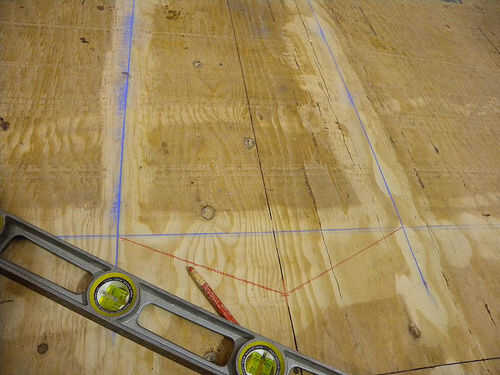

La cuarta foto muestra en rojo los cortes necesarios para ambos Rey puesto base y la parte superior del centro de la viga de amarre.  Podríamos ahora utilizar nuestra plantilla y medida desde el centro de la línea de índice del rey post hacia el exterior para determinar el ancho del corte en la viga de amarre y cuánto a la muesca en el puesto de rey.
