Paso 4: Diseño de cerchas de techo
Sabíamos que necesitábamos las cerchas a unos 20 pies. Hemos decidido tener un adicional de 2 pies en cada extremo para algunos (ver la razón que teníamos para este reemplazo) de la proyección. Así que necesitábamos un mínimo de 24 pies largo"tie". Hemos decidido también que el pico de la azotea a 5 pies sobre la viga de amarre.

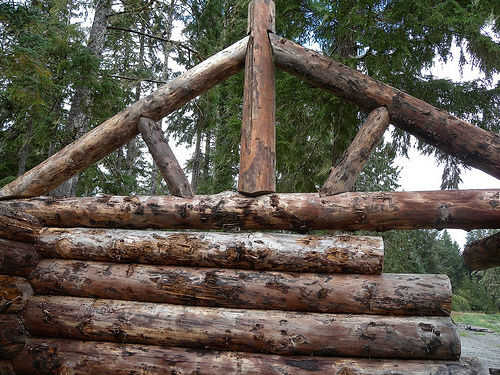

Necesitábamos un "rey puesto" en el centro. Y dos vigas que conectarse el puesto de rey de los extremos de la viga de amarre. Y por último, hemos querido más pequeño "puntales" para conectar sobre el punto medio de la viga a la viga de amarre. (Vea las notas en la foto).
Pero con todos los diferentes tamaños de troncos sabíamos que necesitábamos algunas constantes...
Idealmente, el borde exterior de las vigas debe ser coherente. Se planificó en clavar en 4 x 4 s para el revestimiento de madera contrachapada. Evitando la muesca o calza estos haría el techo mucho más nivel de una superficie. Para ello, sabíamos que la longitud del ápice y la longitud del tramo de viga de lazo. Fue sólo algunos trig y sabía que la longitud de las vigas.
Pero simplemente no podíamos cortar las vigas del techo a la longitud. Que necesitábamos para ser recortados. Y con diámetro variable del rey postes, vigas de amarre y vigas cálculos no iban a ser verdad de un braguero a la siguiente.
Así que hicimos una plantilla de tamaño completa...
