Paso 8: El cableado hasta el PDB
Ahora son los motores están conectados a nuestros CES lo siguiente que debemos hacer es alambre todo hasta nuestra PDB.
ESTE ES PROBABLEMENTE EL PASO MÁS DIFÍCIL Y NECESITA UNA PLANIFICACIÓN CUIDADOSA
Así que vamos a tener un montón de cables y un montón de soldadura las juntas que deban ser soldadas a la PDB. No es complejo solo firmemente embalado. Así intentar que mantenga el cableado al mínimo y se une a aseada y ordenada.
En el PDB que necesitamos conectar el siguiente.
2 alambres para el cable de la batería.
2 cables para la alimentación de nuestro VTX
2 cables para la alimentación de nuestro FC
8 cables para la alimentación de los CES
y 4 cables de tierra pequeña de la señal /ESC.
Esto puede parecer mucho pero lo puedes hacer. Después de esto su sailing(flying) todo fácil.

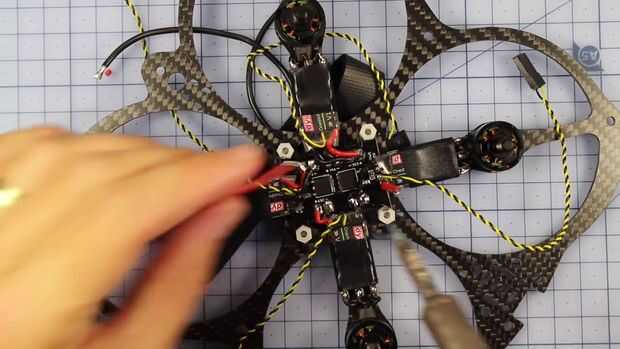

Comience soldando un alambre voltaje y tierra de la batería. Este puede conectarse a cualquier teclado normal (es decir los que no un 5v o 12v al lado de ellos). Si está utilizando el PDB Diatone que viene con el kit buho recomiendo soldar encima del los botones etiquetados "V en" y "-".
Una vez que nuestros cables de batería en la próxima cosa que necesitamos hacer es alambre en nuestros cables VTX. Estos se encargará de alimentar nuestro FPV todo configurado. Dependiendo de sus especificaciones de transmisores se pueden soldar hasta tanto el 5v, 12v o pastillas no reglamentadas. VTXs la mayoría funcionará bien sobre las almohadillas de 12v. Pero Compruebe por lo que no freír nada. Habrá una especificación llamada tensión máxima cuando usted está buscando en línea. Nuestro patio se ejecutará un máximo de 12 voltios de su batería 3S tan si su VTX Lee algo como 6v - 24v que está dorado y listo.
La razón por la que estamos usando las teclas de 12v es porque si alguna vez decide paso y ejecutar una batería de voltaje más alto esta tecla 12v mantendrá la tensión de nuestra VTX en un bonito y útil 12 voltios.
Ahora la VTX alambres y cables de batería están todo lo siguiente es conectar algunos cables que pueden usarse para alimentar nuestro controlador de vuelo (FC). Controladores de vuelo ejecutar un voltaje mucho más pequeño entonces el resto del quad. Así que para no cocinar, tenemos que conectar los cables de las las pastillas de 5v en el PDB. Esto asegurará que sin importar el voltaje de la batería, siempre tendrás un bonito 5v para el FC.
OK ahora para el CES. Hay 4 cables que salen de los CES.
Son
- alambre de 1 tensión,
- Un cable de tierra grande,
- Alambre de tierra de una pequeña y
- Cable de señal.

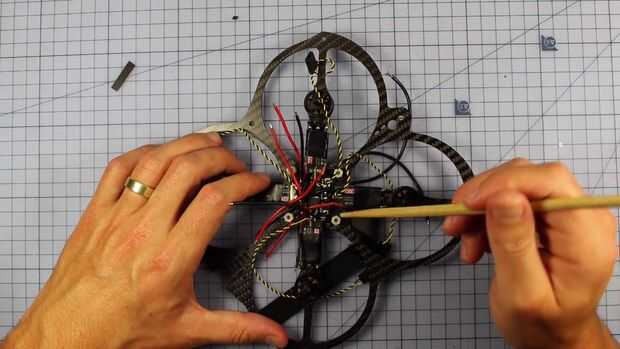

Es un apretón apretado pero necesitamos conectar el (rojo) tensión los cables a la norma «+» cojines en el PDB. (no los 12v o 5v) y tenemos que conectar ambos la tierra grande y cables de tierra pequeña para el estándar "-" tierra de almohadillas en el PDB.

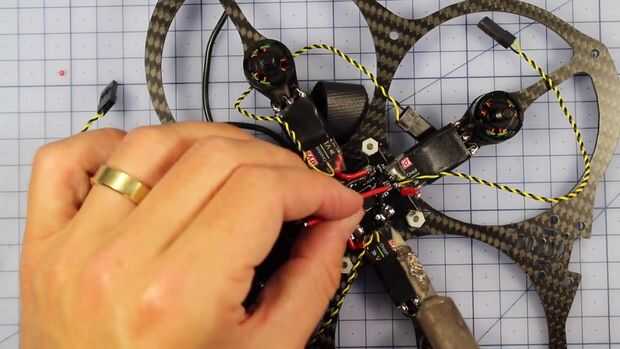

Al intentar conectarme todas estas a medida de cada cable, corte, pre el extremo de la lata y soldadura a la plataforma correcta. Si usted hace un error y algo demasiado corto. No te preocupes. Sólo desoldar el cable, sustituir por uno más largo y vuelva a intentarlo.

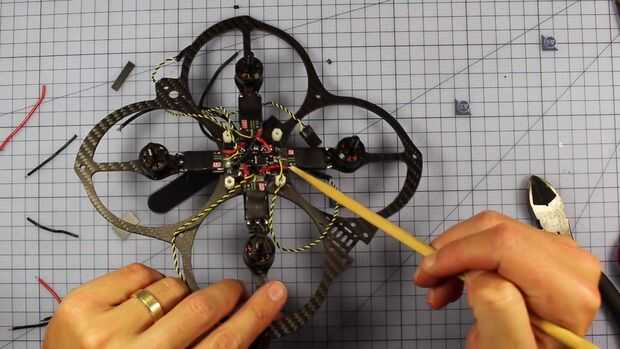

Una vez que haya terminado. Dése cinco alta y orgullosos de tu impresionante trabajo. Es la parte más difícil hacer.
Nota: El amarillo o (blanco, dependiendo de su escs) cable de señal conectará a nuestra FC para que no te preocupes que todavía.
