Paso 9: Instalar el controlador de vuelo (FC)
Muy bien. Tiempo para la diversión cosas. Permite instalar nuestro FC.
Este paso es bastante fácil, sobre todo después de todos la práctica de soldadura que hemos tenido en nuestra PDB. Dependiendo de la FC está usando cosas pueden variar pero los pasos serán siendo aplicables.

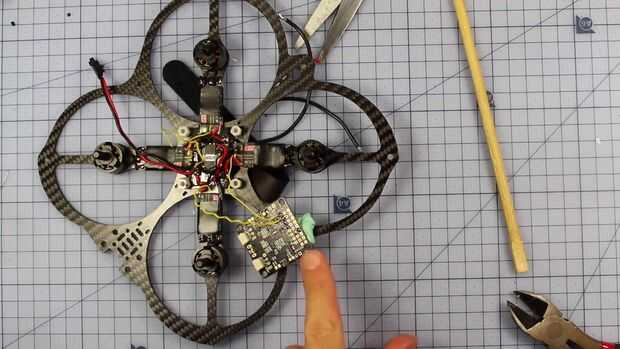

Tenemos que añadir los siguientes cables a nuestro FC.
Un cable de voltaje y tierra al poder, los 4 cables de señal de a CES. y un 3.3v principal que se utilizará para alimentar el receptor de la energía.

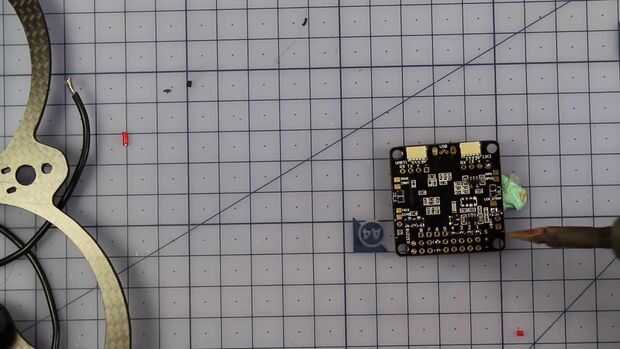

Deja comienzo con el cable de alimentación del receptor. En la parte inferior o superior dependiendo de su FC. Habrá una plataforma con la etiqueta "3,3" o "3v". Usted necesita a pre que el acolchado de pequeña de la lata, un poco repuesto de alambre que previamente cortado los cables del motor, tira del extremo del cable, pre cúbralo de estaño y gancho hasta la almohadilla para que ahora tenga un cable conectado a la plataforma que puede utilizarse para encender nuestro receptor. Han hecho todos estos pasos anteriormente así que sé que lo puede hacer.

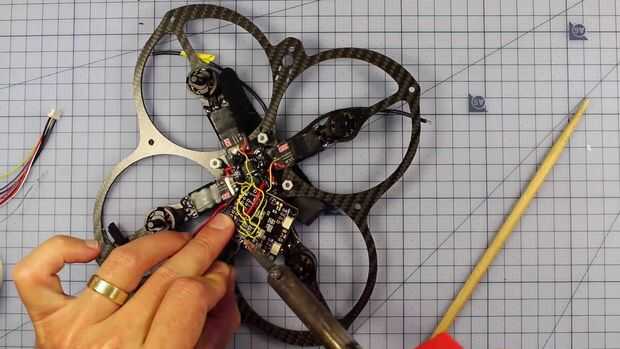

A continuación tenemos que conectar nuestros 4 ESC los cables de señal hasta nuestro FC.
La FC será una serie de puertos identificados como 1, 2, 3, 4, 5, 6, 7, 8 y por debajo de estos será una fila de «+» puertos y también una fila de "-" puertos de la tierra. Necesitamos conectar el cable de señal de salida 1 al puerto uno de la FC, ESC 2 al puerto 2, ESC 3 al puerto 3 y ESC 4 a Puerto cuatro.
Ahora todo lo que queda por hacer es conectar el poder de la FC. Tomar los cables que anteriormente soldado del puerto 5v y su tierra correspondiente y conectarse a cualquiera de los "+" y "-" puertos por debajo de los puertos numerados que a soldado en la FC. Asegúrese de que conectes el cable de tensión con el + y el cable de tierra a los "-".

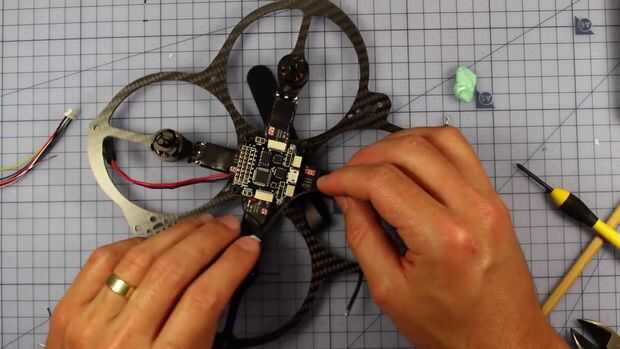

Una vez hecho esto estamos listos para garantizar a nuestro FC con algunos tornillos de plástico. Debe ser todo buscando muy aseado con sólo un cable 3v el receptor y una muestra de alambre VTX de 12v.
