Cómo construir el quadcopter FPV interior ultimate (7 / 15 paso)

Paso 7: Instalación de los CES

Ahora es el momento para instalar nuestros CES en nuestro marco de gancho hasta nuestros motores.

Este paso puede ser un poco apretado pero con alguna práctica usted tendrá un gran quad mirando.

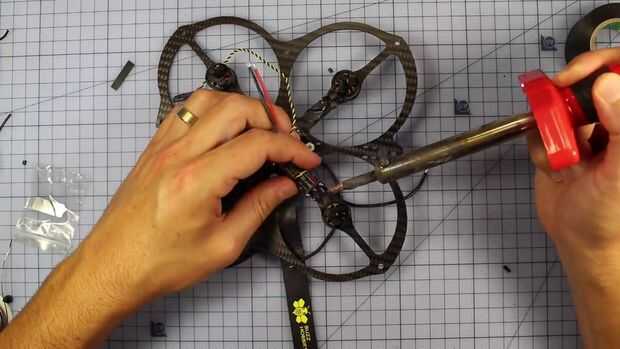

La ESC tres cojines necesidad pre estañado para soldar a los tres cables pre estañado viene de los motores. Ahora para la parte difícil.

Necesitamos hacer que nuestros motores están girando la manera correcta. Hay dos maneras que podemos ir sobre esto. Ambos explicados a continuación.

Opción 1. (la manera fácil) Conectar los motores sin que ninguno de los cables cruzando unos sobre otros y programar los CES a través de la computadora usando el programa suite Blheli. Hay una opción en el software que dice "dirección del motor" simplemente haga clic en atrás y esto va a cambiar la dirección en que gira el motor.

Opción 2. (la más simple manera pero más lento) Si no te gusta la idea de hacer alguna programación ESC usted puede atar con alambre los motores diferentemente. Conecte los tres cables a los botones tres esc sin que ninguno de lo cables cruzando. Alambre uno va a plataforma uno, dos a pad dos alambre y alambre tres a placa de tres. Esto deberá realizarse a los motores 1 y 4.

Motores de 2 y 3 será similares pero tendrá que cruzar dos de los cables. Así alambre uno a plataforma dos, dos a cojín de una alambre y alambre tres a placa de tres.

Esto se asegurará de que dos de sus motores están girando hacia la derecha y dos están girando contra las agujas del reloj.

Nota: Dependiendo de qué motor ESC combo que tiene la dirección podría ser opuesta. Si este es el caso entonces no las instrucciones del motor 1 y 4 en motores de 2 y 3 y viceversa.
