Cómo construir altavoces personalizados (15 / 25 paso)

Paso 15: Cable hasta las cruces

Con los gabinetes listos (menos los frentes), el siguiente paso es conectar los crossovers. Como se describe en el comienzo de este Instructable, la cruce hace seguro las frecuencias altas, como desplomes del platillo, se envían a los agudos, mientras que frecuencias más bajas, como bajos, se envían a los woofers y subwoofers. Mientras que algunos conductores no requieren cruces en todas porque están equipadas para reproducir todas las frecuencias diferentes, la gran mayoría de los diseños de altavoces y controladores requiere una para el tweeter y otro para el woofer.

Yo haya construido altavoces hace 10 años y nunca han diseñado mis propios cruces. Es un derecho de paso seguro, pero una cosa fácil de moverse por tras alguien elses diseño. En este caso, estoy siguiendo diseño de Joe D'Appolito (altavoz legendario diseñador y el hombre que inventó el rango medio, tweeter, configuración de controlador de rango medio (MTM)), puesto que él es el hombre que desarrolló este sistema de altavoces.

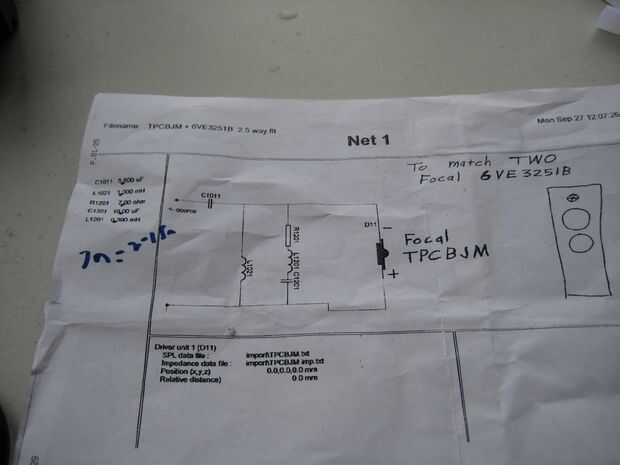

Planes de cruce exactamente como los diagramas de cableado y deben venir junto con su kit de altavoces. Consisten en resistores, capacitores e inductores. Componentes de calidad de audiófilo son una delicia trabajar con ya que son aproximadamente 10 veces el tamaño de los componentes electrónicos estándar.

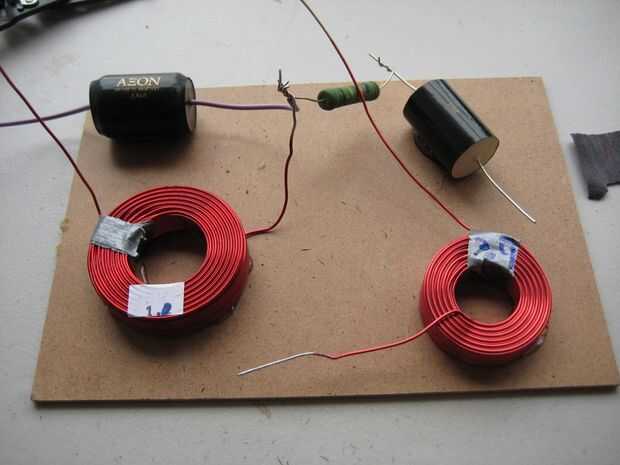

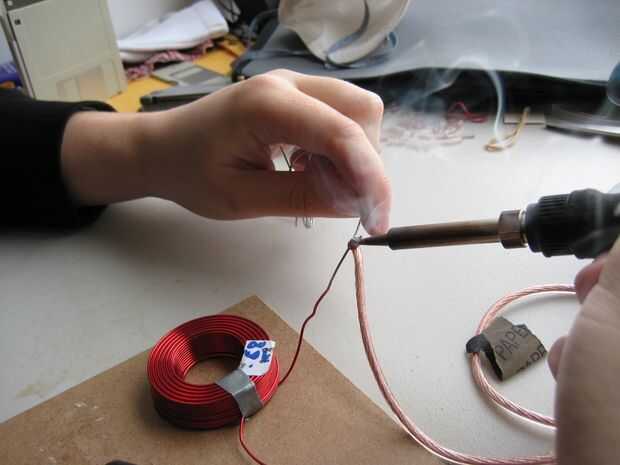

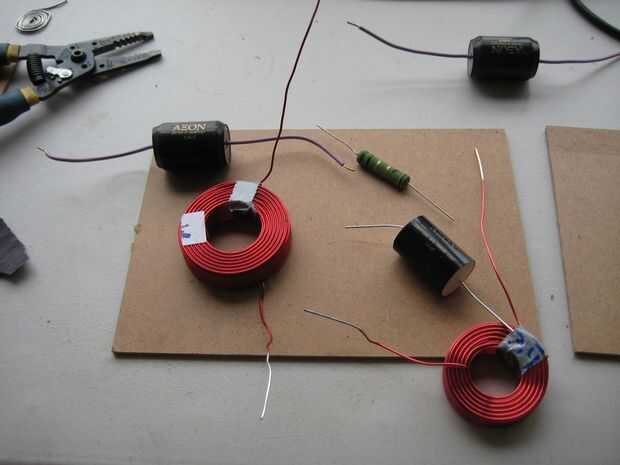

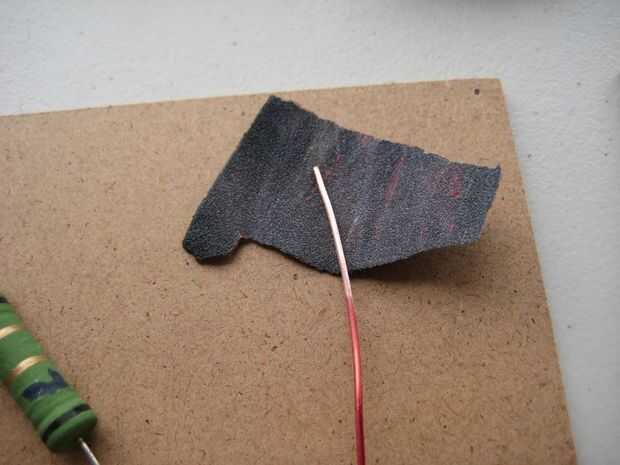

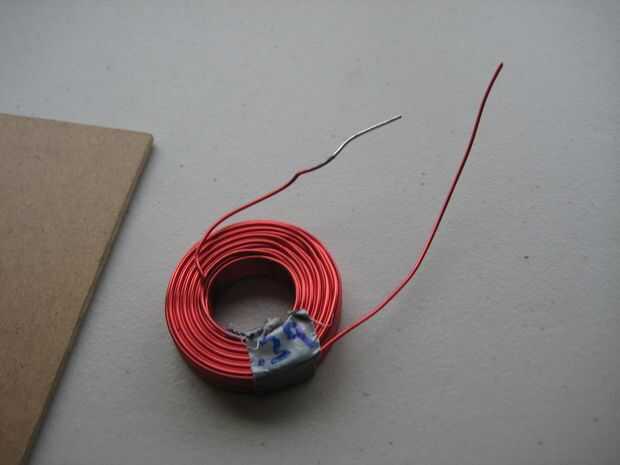

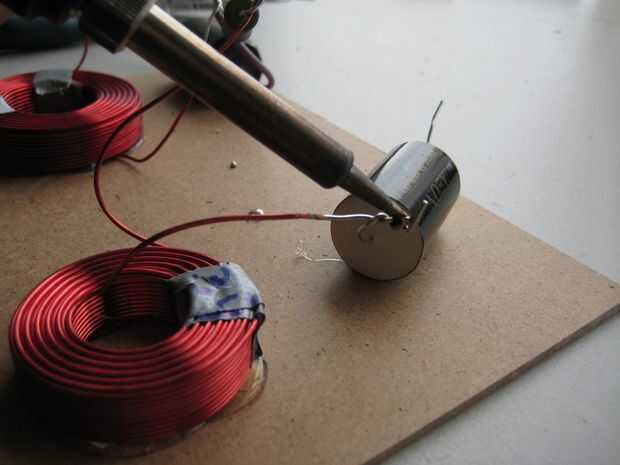

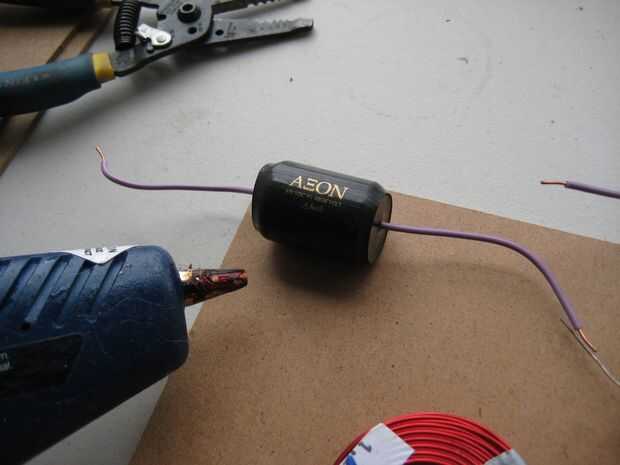

Suelde todas las conexiones juntas y caliente pegamento componentes en su lugar en un panel. Bobinas de inductor deben ya tienen cobre pelado en sus extremos, pero, si hay alguna duda, hacer un poco de lijado para quitar la capa de pintura de aislamiento.

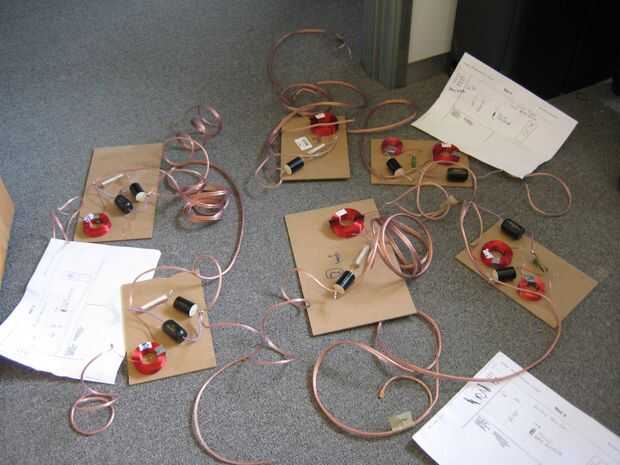

Cada cruce tendrá cable de altavoz de alta calidad corriendo y viniendo de él. Usted necesitará positivo y negar conduce va al comienzo del circuito de la Copa del terminal, y positivos y negativos que van desde el cruce hasta el conductor del altavoz conducen. Para woofers que comparten el mismo crossover, que comúnmente ocurre en cualquier momento usted tiene más de un woofer en un sistema de 2 vías (woofer y tweeter), necesitará de la soldadura en dos conjuntos de cables de la cruce. Si usted está construyendo un sistema de vías de 2,5, como estoy en la torre en este Instructable, donde un woofer juega inferior y luego el otro, usted necesitará hacer tres cruces diferentes los tres pilotos diferentes.

Etiqueta las colas de todos los cables de mi para saber donde están viniendo y que cuando llegue el momento de montar. Nada peor luego pegar todo para arriba sólo para encontrar que pones los cables de la cruce del altavoz de agudos en los woofers y un viceversa.
