Cómo construir altavoces personalizados (10 / 25 paso)

Paso 10: Cortar los agujeros y hendiduras para los conductores

Con los lados, superior e inferior de los armarios de secado, es un buen momento para empezar a trabajar en los paneles frontales y posterior. Primera vez constructores pueden elegir simplificar este paso y simplemente cortar un gran círculo para el conductor del altavoz montar en. En ese caso, marco de los conductores de altavoz descanse en la superficie del altavoz, que sobresalen un 1/8" o algo así. Para un aspecto verdaderamente profesional, sin embargo, usted querrá receso los controladores para que Monte al ras con la cara frontal.

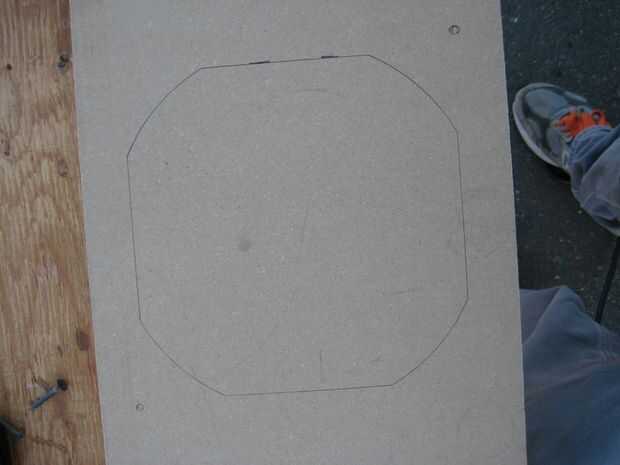

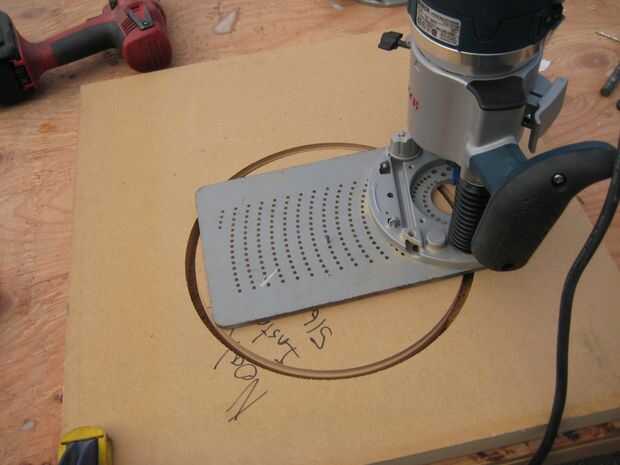

En cualquier caso, el primer paso es recortar un círculo que se adapta a su conductor. Yo uso un router de inmersión con una Plantilla de círculo de Jasper. Este Jig Jasper permite ser para cortar un círculo de cualquier tamaño entre 2" y 18". Si no tiene este práctico router y configurar de la plantilla de círculo, el viejo dibujo un círculo con un trozo de cuerda atada alrededor de un clavo funciona bastante rematadamente bien. Entonces, simplemente corte cuidadosamente a lo largo de su línea con un jig de la sierra y estás en el negocio.

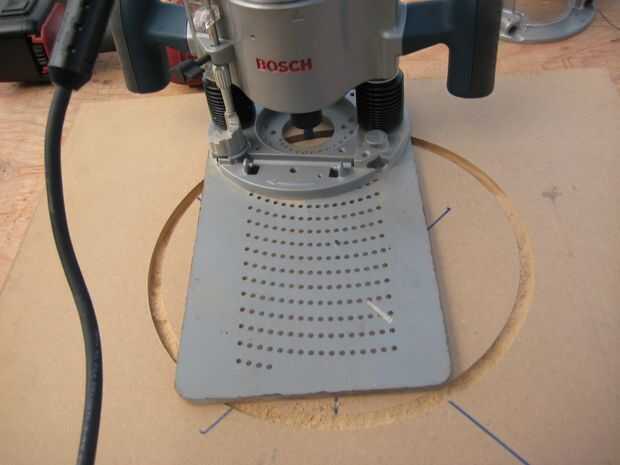

Si está utilizando un enrutador, use una broca recta de 1/8" o 1/4" para recortar el círculo para eliminación de poco material como sea posible. El mayor se va la broca más material tienes que comer a través de, el polvo más que crea y más lento el proceso. Hacer varias pasadas, incremental hundiendo más y más profundamente a través de la cara frontal.

Una vez que los círculos se cortan, es hora de abordar el receso opcional.

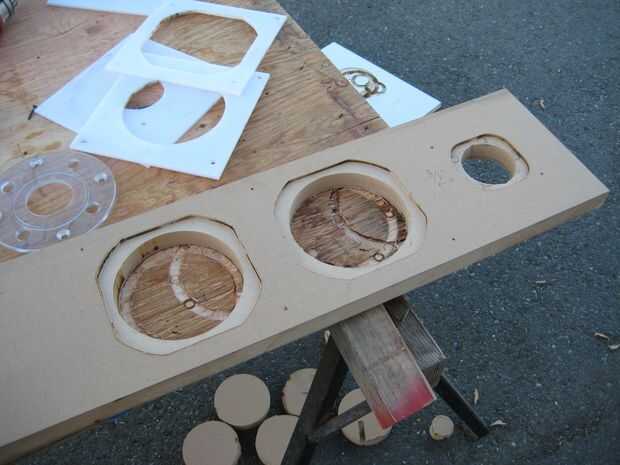

Para ello es necesario crear una plantilla de patrón. Cuidadosamente trazar, dibujar, parcela, copia, corte CNC o laser corte el patrón externo de su conductor en un pedazo delgado de material creando una plantilla. Dibujos técnicos para los componentes de altavoces pueden encontrarse generalmente en el sitio web de fabricantes o distribuidores. Recrear un patrón en un programa de su elección de los dibujos y producir la pieza real. Recuerde que este paso es totalmente opcional.

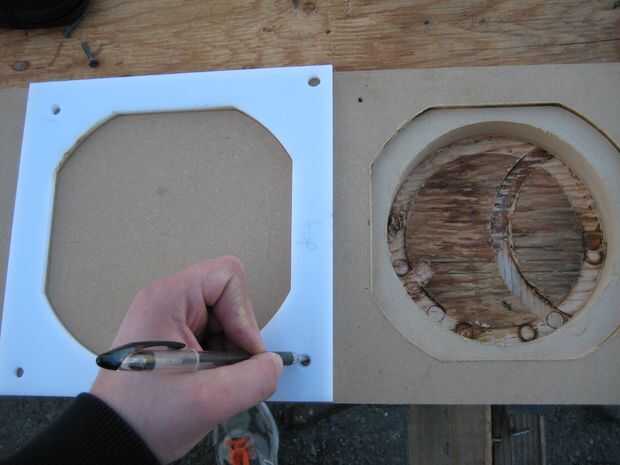

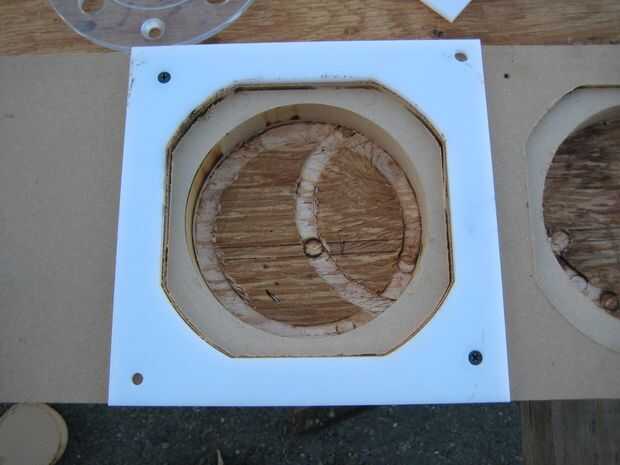

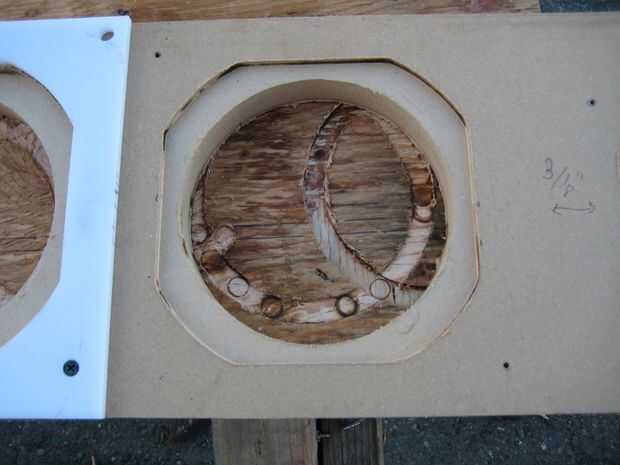

Una vez que los patrones se han creado, centro y montar en su lugar en la parte frontal. Estoy utilizando algunos tornillos de madera simples en las fotos de abajo.

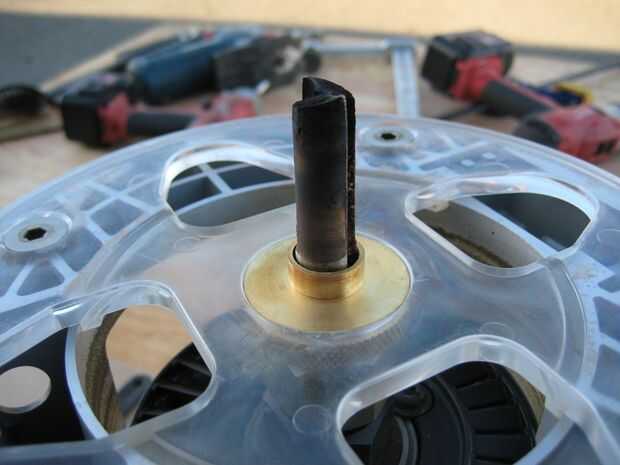

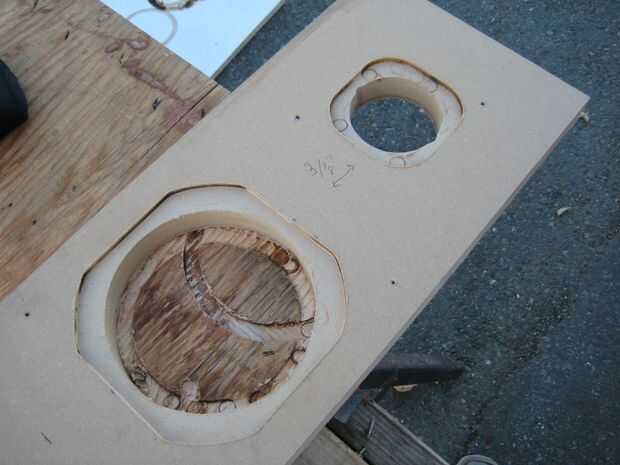

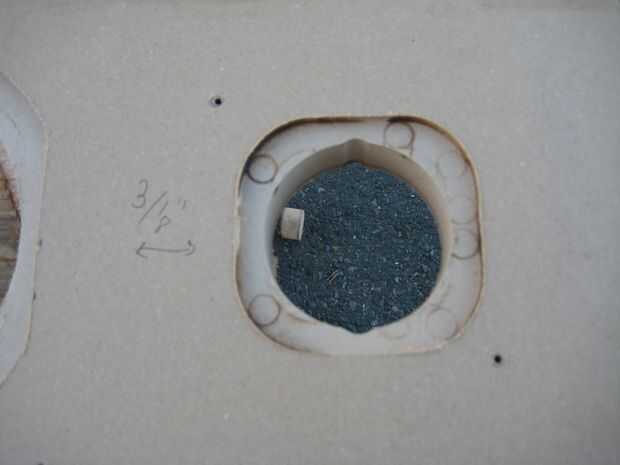

Entonces, usando un router bueno y una broca recta afilada encaja con un collar de casquillo de patrón en él, simplemente trace el patrón a la profundidad adecuada para crear el hueco.

Elliot de Zalytron ha tenido suficiente para usar su vasta biblioteca de patrones para las hendiduras controlador para mí cuando son demasiado complejos para poder generar en mi - así que si te compras los componentes de él, ver si él puede ayudarte.
