Cómo construí un plegable 15 vatios Panel Solar (5 / 7 paso)

Paso 5: Añadir los diodos de bloqueo

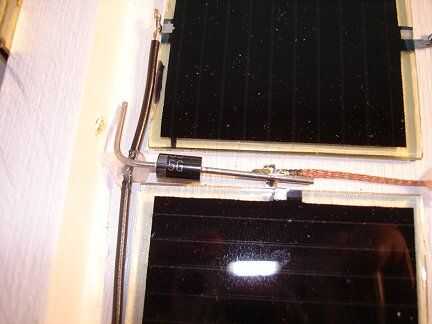

Luego soldar el ánodo de un diodo de Schottky 31DQ03 en el riel positivo. Este diodo actúa como un diodo de bloqueo, impidiendo que el panel solar descargando mi banco de baterías durante la noche o cuando la sombra. Cada mitad del panel consigue un diodo de bloqueo puesto que las dos mitades serán cableadas en paralelo. Compré un montón de estos diodos baratos en Ebayy han estado utilizando por un tiempo ahora en mis paneles solares.

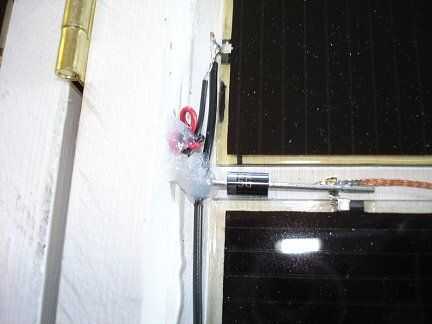

A continuación instalé los cables que salen del panel. Yo les funcionó hacia fuera a través de un agujero perforado en el lado de la bisagra del panel. Había soldado el cable rojo en el cátodo del diodo y el cable negro con el riel negativo. Ató un nudo en los cables para el alivio de tensión y usa gotas de masilla de silicona para fijar todo en su lugar.

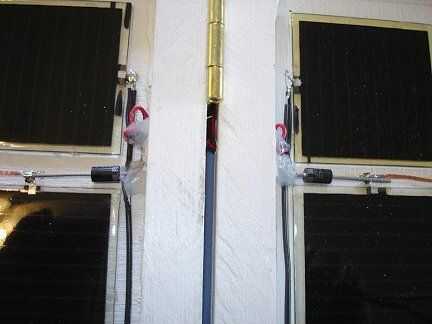

La otra mitad del panel es una imagen espejo del primero. Me uní a los cables de las dos mitades juntas fuera del panel.

Una vez tienes todas las células solares encolar y conectarse juntas, que el panel solar es básicamente terminado. Experimenté con la adición de plexiglás cubre a ambas mitades del panel para proteger las células solares. Sin embargo, encontré que el calor acumulado en el interior del panel, y el calor reduce el rendimiento de las células solares. Puesto que estas células solares son mucho más robustas que las usé para hacer mi panel solar de 60 vatios, que decidí omitir el plexiglás. Usted puede ver los errores que hice, y los pasos omitidos y mucho más sobre la construcción de este panel solar en mi sitio web.
