Cómo construí un plegable 15 vatios Panel Solar (7 / 7 paso)

Paso 7:

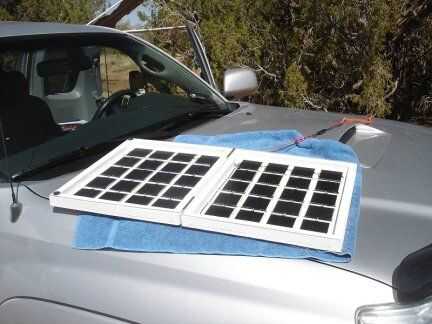

completé el panel solar justo a tiempo para llevarlo conmigo de vacaciones a mi propiedad fuera de la red remota en Arizona. Mi propiedad ha sido una prueba de tierra para mi turbina eólica de fabricación casera y mi panel solar casa construida de 60 vatios. Una foto a continuación muestra el panel solar desplegado y puesto hacia fuera en el capó de mi carro para tomar el sol.

Quería probar extensivamente el panel solar. Conectado en mi controlador de carga para complementar la energía producida por la turbina eólica y paneles solares más grandes. También alambré el panel a un tipo de encendedor de 12V enchufe y probado alimentar varios aparatos pequeños como mi cargador de teléfono celular y el cargador para mi reproductor de MP3. El grupo trabajó muy bien.

Así que ¿cuánto hizo todo este coste para construir? Bueno, he guardado todos los recibos para todo que compré relacionados con este proyecto. También, mi taller está bien surtida con todo tipo de hardware y suministros de construcción. También tengo un montón de pedazos de desecho útiles de madera, alambre y todo tipo de cosas diversas (algunos dirían basura) colocación alrededor de la tienda. Así que tuve un montón de cosas en mano ya. Su kilometraje puede variar.

Part                                       Origin                            Cost

Las células solares Ebay $30.00*
Diversos de madera ya en mano $0.00
Tienda Homecenter de bisagras $3,49
Tienda de Homecenter de masilla de silicona $3,95
Alambre ya en mano $0.00
Diodes                                 Ebay                              $0.40±
De desconexión rápida enchufe Radio Shack $5,50
Pintar ya en mano $0.00

Total                                                                             $43.34

* El precio de las células solares en Ebay ha subido un poco desde que me compré estas células.
± Este precio representa 2 de un lote de 25 diodos que compré en Ebay por $5.00.

No está demasiado mal. Es un poco más barato que lo que un comercialmente hecho 15 vatios panel solar de un lugar como puerto de carga costaría, ($70 a partir de este escrito). Sin embargo, mi grupo se pliega para ahorrar espacio. Los paneles de carga de puerto no, y son casi tan grandes como mi panel solar de 60 vatios. Tengo planes para experimentar más con estas células CIS y construir más paneles para agregar a la capacidad de mi sistema. Voy a publicar más aquí como evoluciona el proyecto. Estén atentos.

Usted puede ver los errores que hice, y los pasos omitidos y mucho más sobre la construcción de este panel solar en mi sitio web. Vea también mis proyectos de energía alternativa de turbina de viento de fabricación casera y gasificador de biomasa de fabricación casera mientras estás en mi sitio web.

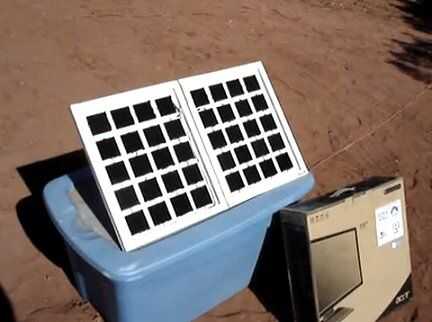

Aquí está un vídeo a pie alrededor del panel solar terminado.
