Cómo conducir un cristal LCD con su propio procesador (3 / 6 paso)

Paso 3: Se trata de la sincronización

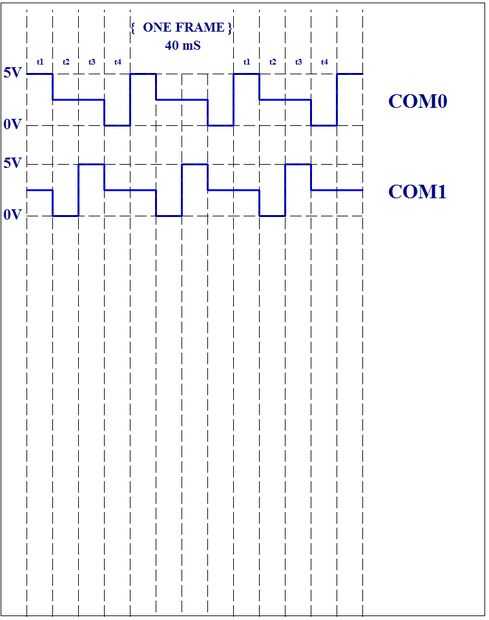

En t1 COM0 es Vcc, t2 y t3 son Vcc/2 y en t4 COM0 es que GND. COM1 es idéntico a COM0 pero 180 grados fuera de fase con COM0; T1 es Vcc/2, t2 Gnd, Vcc de t3 y t4 tierra. Con más de 2 planos tendrá más divisiones en cada fotograma (período) de nuevo. Este marco es de 40 mS amplia o 25Hz. La documentación dice que es demasiado lento pero funciona OK. Cualquier problema sólo acorta todos los tiempos para aumentar la frecuencia, es una cuestión de miradas; con la frecuencia muy baja te darás cuenta el parpadeo, causas demasiados fantasma.

Los patrones de COM permanecen invariables independientemente de las cifras mostradas.

Para la codificación:

PORTD.6=1;

PORTD.7=0;

PORTD.2=1;

PORTD.3=1; Para 10mS. Entonces

PORTD.6=0;

PORTD.7=0;

PORTD.2=1;

PORTD.3=0; Para la próxima 10mS y así sucesivamente producir las formas de onda anteriores.

Una vez que las formas anteriores de funcionamiento olvidan de ellos. De ahora en adelante sólo tienes que manipular los segmentos.
