Cómo conducir un cristal LCD con su propio procesador (1 / 6 paso)

Paso 1: Identificación de los pines

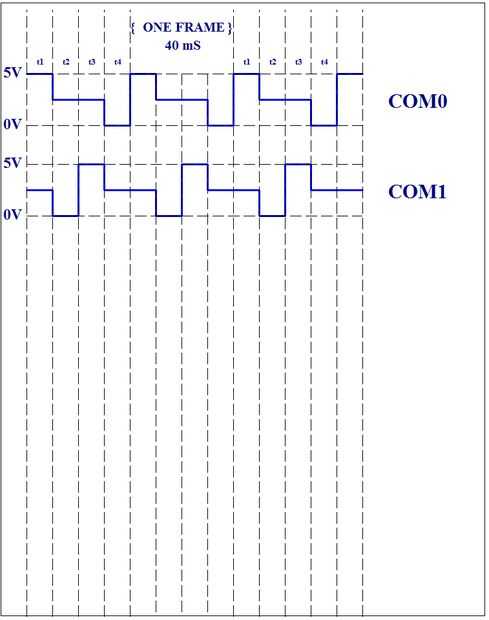

Utilizando un cristal de LCD de dos dígitos hace poco me encontré exploró cómo manejarlo. Ninguna de la documentación que pude encontrar realmente explica cómo se controlan. Y parece haber una escasez real de identificación en cualquiera de las gafas que he mirado en el. Como inexistente. Si el vaso que utilizas es en un circuito de funcionamiento, utilice un ' alcance a mirar para los pernos con el patrón complejo se muestra en las figuras COM0 y COM1. Conectar el ' alcance de tierra a tierra del circuito. Estas son las OCM.

Todos los pernos del segmento tendrá ondas cuadradas simples. Identificar el quitar pernos el cristal desde el circuito y conectar un lado de bajo voltaje AC a un COM y el otro lado se aplican a los pernos uno a la vez para encontrar los pares de segmento. Pocos voltios de CA será suficiente.

Si no tienes el lujo de un circuito de trabajo para comenzar con, experimentar con la CA, aplicándola a diversas combinaciones hasta que veas un patrón. Permanecer lejos de utilizar gafas elaborados al principio, se vuelve demasiado complicado.
