Cómo cambiar el eje de tu motor RC Quadcopter

este instructable es cómo cambiar el eje suministrado en un motor de 850Kv 3DRobotics suministrados para un nuevo corto uno y un nuevo adaptador de apoyo. El procedimiento es bastante sencillo si tienes las herramientas derecha mecánicas. Se obtienen fácilmente de su ferretería o tienda de suministros de automoción y no son caros.

(Este Instructable mismo puede utilizarse para cambiar el eje de cualquier radio control outrunner motor usado en aviones rc modelo)

Lo que se necesita

1. nuevos ejes de motor de recambio

Qué herramientas se necesitan. (excepto el destornillador u otras herramientas para tener el motor apagado se ha montar)

1. un golpe de perno de 1/4"(o un golpe más grande que el diámetro del eje)
2. un golpe de perno de 1/8"
3. 16oz martillo
4. un viejo 4 "x 2" pieza de madera
5. pequeño derecho ángulo de alicates de punta (o equivalente)
6. armario de subproceso blue (fijación media).
7. llave hexagonal de 1, 5 mm
8. taladro
9. broca que es ligeramente más grande que el diámetro del eje. (Yo usé 5/32")

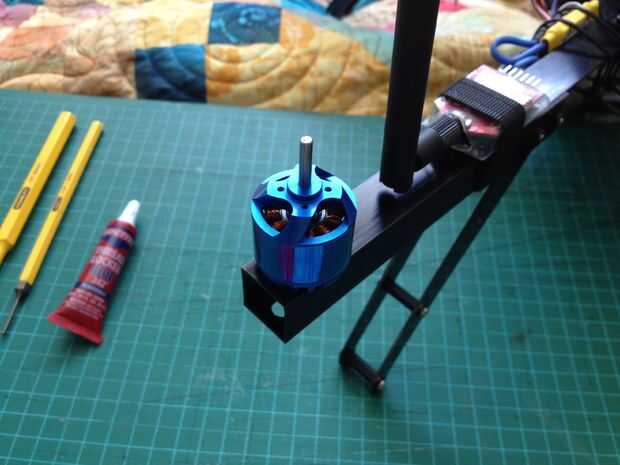

Paso 1: Desatornille el Quadcopters brazo/soporte del motor.
Esto debe ser un paso fácil y no se documenta aquí. Variaciones depende de la armadura de avión.

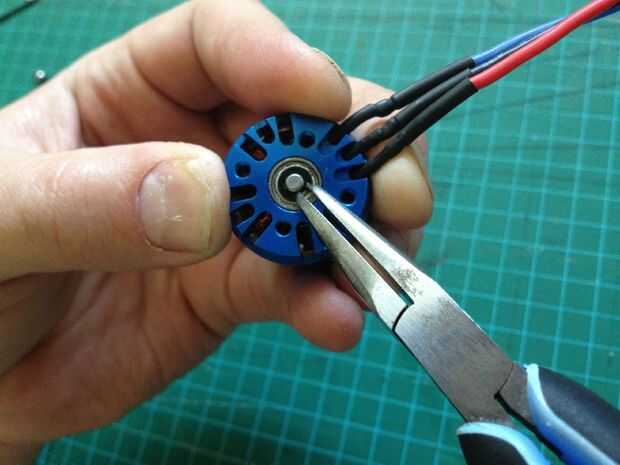

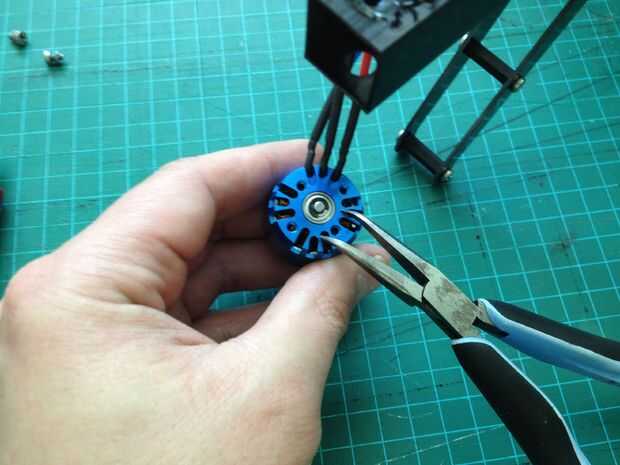

Paso 2: Quite el circlip que sujeta el eje del motor.
Usted puede hacer esto usando los alicates pequeños de punta. Tenga cuidado ya que es probable que ping apagado en la distancia.

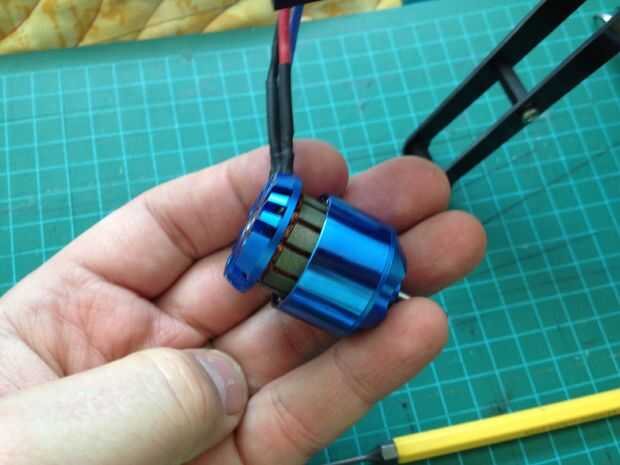

Paso 3: Tire de la cubierta del motor del motor.
Esto realmente puede ser muy difícil, no utilice los cables para sacar aparte. He encontrado un motor dispuesto a dejar la vivienda libre, así que colocar el motor en el brazo de quad y entonces fácilmente tiró de él gratis.

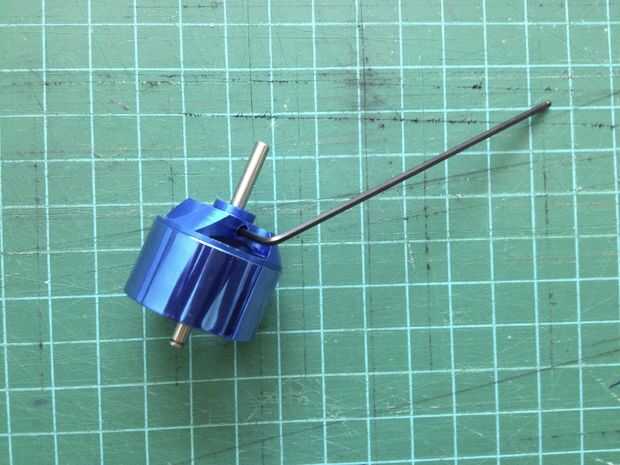

Paso 4: Afloje el prisionero con la llave hexagonal de 1,5 mm que añade extra hold en el eje
