Cómo adaptar un regulador de clon NES con bluetooth (3 / 5 paso)

Paso 3: Cómo el módulo de bluetooth funciona

Este paso es muy simple, el módulo de bluetooth viene con una configuración predeterminada, el nombre del dispositivo es "linvor" y el código de pelado es "1234", ambos pueden ser set y reset por comandos AT.

Así que comprar uno de él y unirse a la fiesta. Pero aquí una información importante, este módulo funciona con 3.3 V y necesitamos 5 V para hacer los trabajos de controlador (realmente una no prueba el poder del controlador con 3.3V :-)).

Para encender el módulo basta con regular las 5 fuentes V 3.3 V (con un lm317, lm7833 u otro regulador), pero el pin de TX que vino desde el microcontrolador PIC tiene 5 V como nivel alto de lógica, así que necesitamos un divisor de tensión para disminuir 5 V a 3.3 V, esto va a conducir correctamente el pin RX en el módulo de BT.

La conexión correcta:
TX_uC_PIN (5 V)---> divisor de tensión---> RX_BT_PIN (3.3 V)

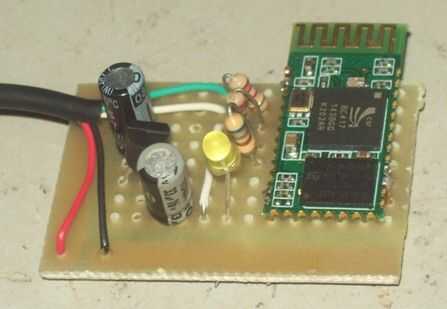

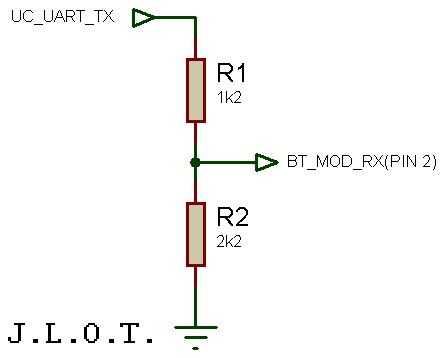

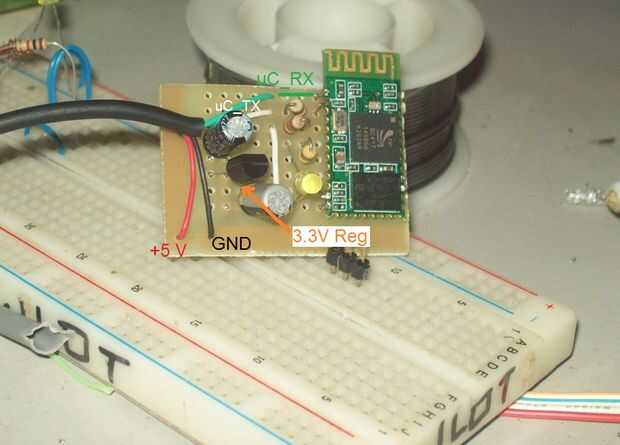

Las imágenes de abajo muestran el divisor del voltaje y el pin de la uC hacia fuera.
