Paso 3: Introducir el mando de Dreamcast.
Manual de instrucciones para el uso de un regulador de Dreamcast utilizará este PCb Agetec como un ejemplo, pero cualquier regulador de Dreamcast va a funcionar. La Agetec es la elección perfecta, basada en tamaño, los orificios de montaje y conectores fáciles de utilizar. En un apuro, cualquier regulador de Dreamcast con seis botones digitales funciona bien. Controladores de Dreamcast oficiales y cualquier otro controlador que no tiene digital botones C y Z en la cara no se cubrirá. Tómese el tiempo para encontrar un controlador digital botones C y Z.
Absolutamente todo lo que necesitamos para conectarse está disponible a través de los cables del conector. Si está quitando este PCB de un trabajo de palo de Agetec, usted debería ser capaz de identificar todos los cables, pero siguió adelante y escribió todo para usted.

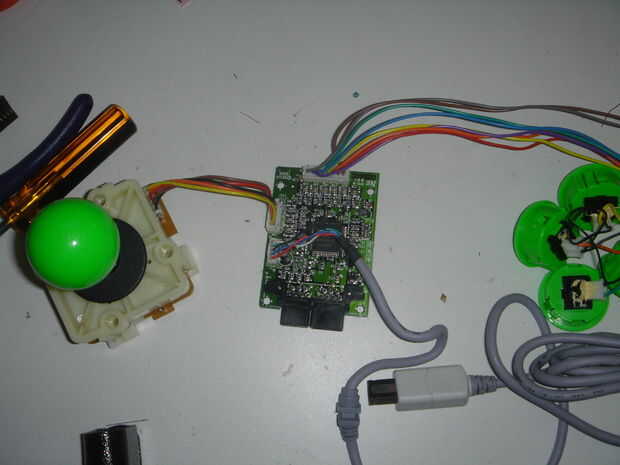

El conector del extremo izquierdo en la primera foto es el botones. De arriba (marrón) hacia abajo (gris), los cables son:
1. x (Jab)
2. Y (fuerte)
3. Z (feroz)
4. C (rotonda)
5. B (hacia adelante)
6. un (corto)
7. Inicio
8. tierra

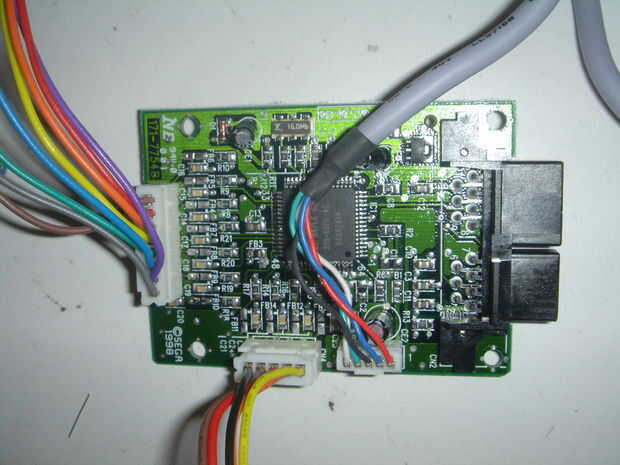

Conector izquierdo en la parte inferior es el conector del stick. De la izquierda (negro) a derecha (amarillo), los cables son:
1. tierra
2. a (marrón)
3. derecho (rojo)
4. abajo (naranja)
5. izquierda (amarillo)
El conector de la derecha en la parte inferior es el conector del stick. De la izquierda (blanco) derecha (roja), los cables son:
1. DC_2 (blanco)
2. sentido (verde)
3. conexión a tierra (negro)
4. VCC (azul)
5. DC_1 (rojo)
La línea de sentido, nosotros nos encargaremos del cable UPCB, sujétela tan apagado. Ahora tenemos tres cables diferentes, uno en cada conector, designado por tierra. Solo nos falta uno, así que corte e ignorar los otros dos. Ahora tenemos 7 + 4 + 4 = 15 hilos. Ya que podemos pasar por alto la línea Select en el cable de cinta, tenemos 15 cables la Agetec y 15 hilos en el cable de cinta. Gancho para arriba, y listo.
Es así de fácil. Las líneas de botón y dirección van al botón correspondiente y las líneas de dirección sobre la Agetec. La línea de alimentación conectada a la línea, la línea de tierra conectado a la línea de tierra, y las líneas DC_1 y DC_2 conector a sus dos hilos en la Agetec.
Los conectores del botón y la dirección pueden tener el cable cortado donde que quieras, pero debe dejar unos 3" o más para que tengas un montón de cables para trabajar con. Debe cortarse el cable de Dreamcast aproximadamente 3" de donde se conecta en el tablero de Agetec; nos da tres pulgadas para conectar con el cable de cinta y casi todo el cable y enchufe. Fijar el cable y enchufe a un lado, tendremos que hacer el cable UPCB.
