Paso 2: Introducir el conector de Piggyback

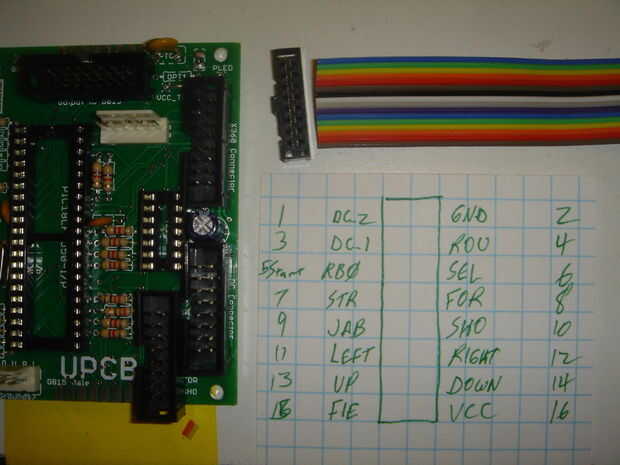

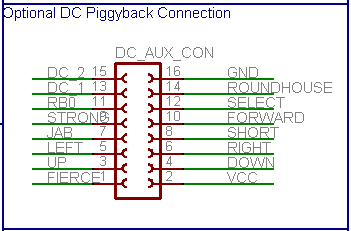

La mayoría de las etiquetas debe ser muy obvia. Arriba, abajo, golpe, fuerte, feroz, estas son todas las líneas para los botones y direcciones.
VCC y GNG es nuestra alimentación y tierra, respectivamente.
RB0 es otro nombre para el botón de inicio. Porque queremos controlar el botón de inicio para el modo torneo, lo enviamos en otra parte. No se preocupe, recuerde que RB0 es el botón de inicio.
Eso deja sólo dos líneas: DC_1 y DC_2. Las líneas de datos reales que hablan con la Dreamcast se pasan por aquí. Estas dos líneas ir al chip 4066N en el UPCB. El 4066N actúa como un policía de tráfico, dirigiendo el tráfico. Cuando sabemos que tenemos que utilizar el controlador superpuesto, las dos líneas de DC están conectadas al cable UPCB. Si no estamos usando el controlador superpuesto, ellos están desconectados de todo lo demás.

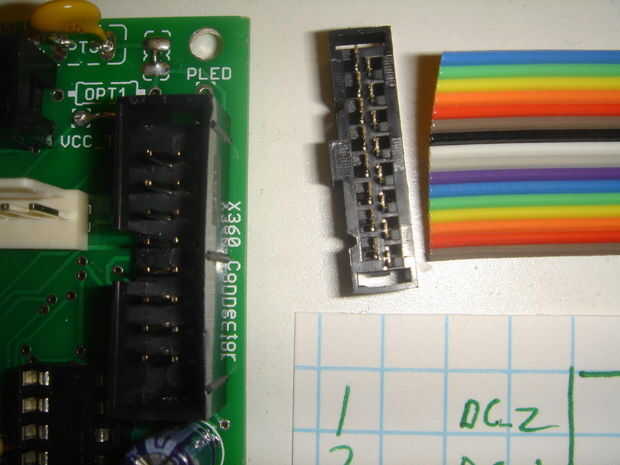

La segunda imagen muestra un primer plano de la conexión que se conecta en el conector combinado, llamado un conector IDC. El cable de cinta que el conector IDC se muestra junto a ella. Usted puede ver los pequeños dientes del conector IDC; Estos se muerde el cable de cinta y conecte el alambre de metal en cada filamento. A ver que esos dientes son alternados. La superior izquierda más pin, DC_2, morderá en el filamento azul. La parte superior derecha morderá más pin (tierra) en la hebra verde. El lado izquierdo, segundo desde la parte superior, DC_1, morderá en el filamento amarillo y así sucesivamente, todo el camino hasta el último filamento marrón, que se conectará al pin derecho más bajo, VCC.
Ahora que sabemos que cable del cable de cinta hace qué. Vamos a echar un vistazo en el tablero de Dreamcast y ver lo que nos estamos conectando para.
