Paso 2: Construcción de Hardware
La construcción es un poco complicada. Se trata de quitar algunos componentes superficiales del montaje de la Junta de FioV3 y que forman una placa hija con fets pequeños de montaje superficial y resistencias.
Modificación de la Junta de FioV3.
Entregado el FioV3 tiene una serie de problemas. Las dos que necesitan fijación aquí son
a) sobre la carga la batería cuando está conectado el USB y la Junta de FioV3 montado en/apagado se enciende y
b) la descarga de la batería de a bordo monitor divisor (R14/R15) que es restos de voltaje conectado a la batería incluso cuando el tablero montado el interruptor está apagado.
ADVERTENCIA: No haga funcionar el código ejemplo Arduino parpadear, o cualquier otro código utilizando el pin 13 (LED) como una salida, en el tablero de Fio V3 cuando se conecta una batería. Podría dañar la Junta.

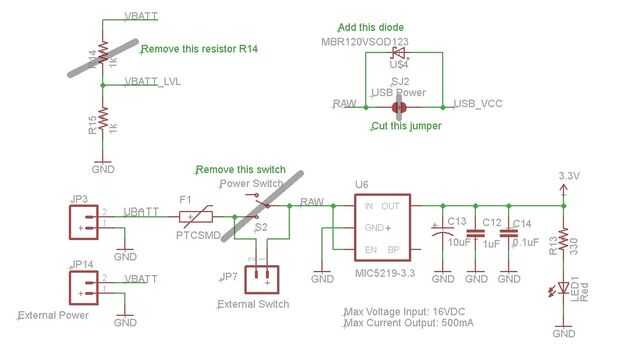

El circuito de arriba muestra la resistencia a ser eliminado, el interruptor a quitarse, el puente a cortar y el diodo, MBR129VSOD123, que se agregará. El diodo permite la Junta ser alimentado por el USB mientras que evita que la batería la alimentación hacia el circuito USB cuando con pilas.

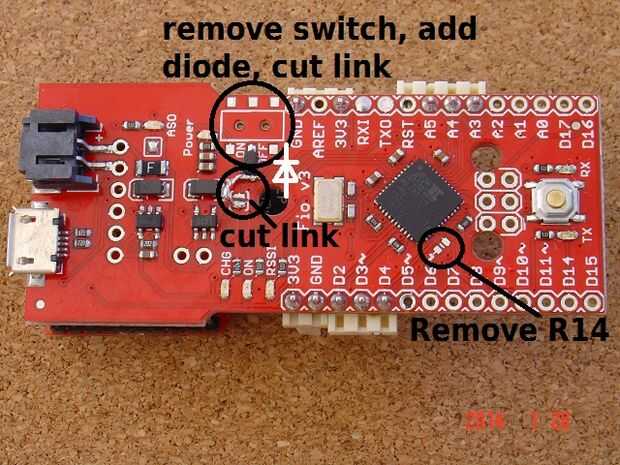

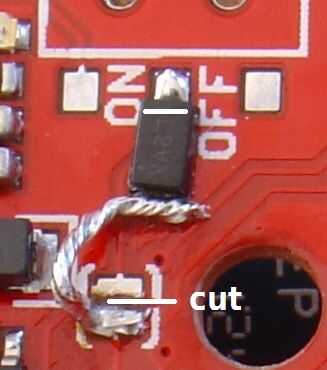

Las fotos muestran el tablero del FioV3 modificado como se muestra en el diagrama del circuito anterior.
Eliminación de componentes superficiales del montaje es complicado. Yo uso XO eliminación de aleación, pero el kit de extracción de SMD se ve como una alternativa más barata para este trabajo.

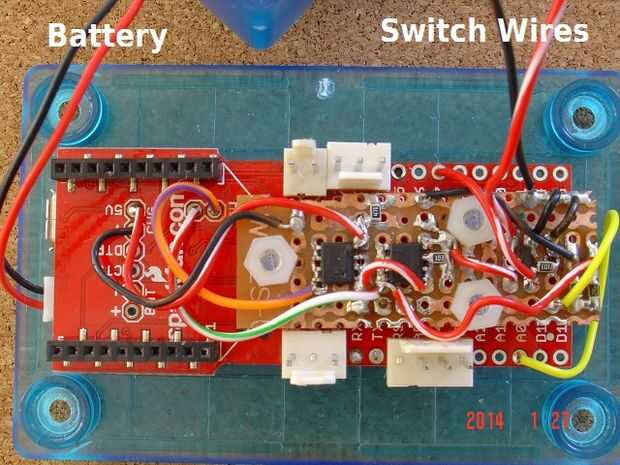

Cableado del tablero de hija
Además de estos mods de Junta FioV3, lo necesario para construir un tablero de hija para mantener la energía de batería control de fets y el nuevo divisor de monitor de voltaje de batería.
Aquí le damos el circuito completo de la FioV3 además de la batería suministrar modificaciones.

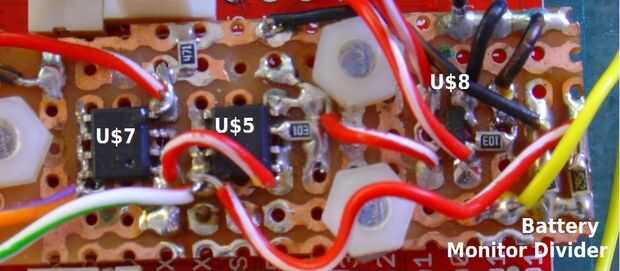

U$ 7, U$ 5 U$ 8, R4, R17, R18, R16, R19 los componentes están montados en el tablero de hija. Este tablero de hija debe ser realmente una PCB, pero para este proyecto utilicé sólo un pequeño trozo de tablero de vero.
