Combinado IR / TypeK Android medidor de temperatura con control

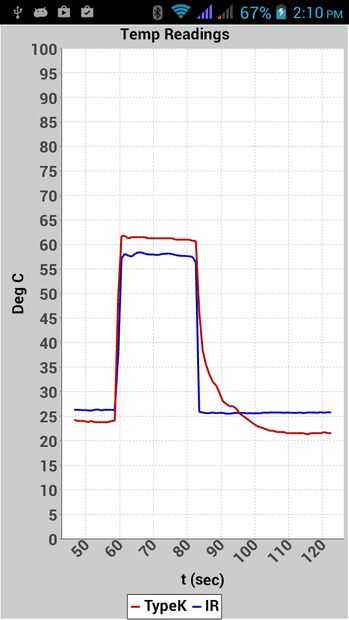

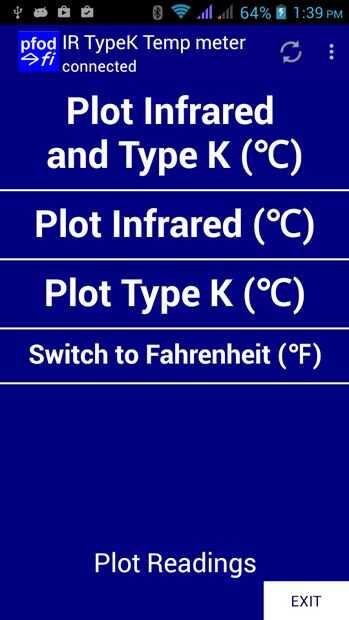

Registro de datos, trazado, Portable, Arduino a base de IR tipo medidor de temperatura K

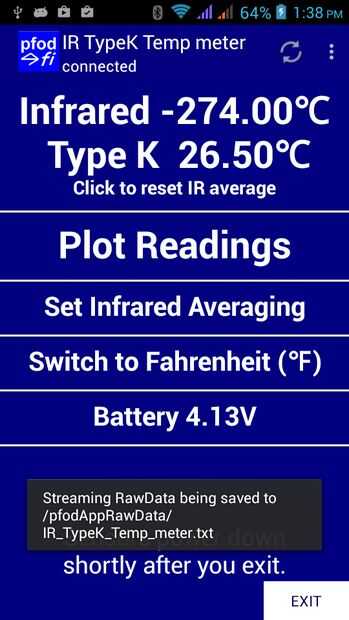

controlar desde tu móvil con pfodApp de AndriodTM. NO requiere de programación Android.

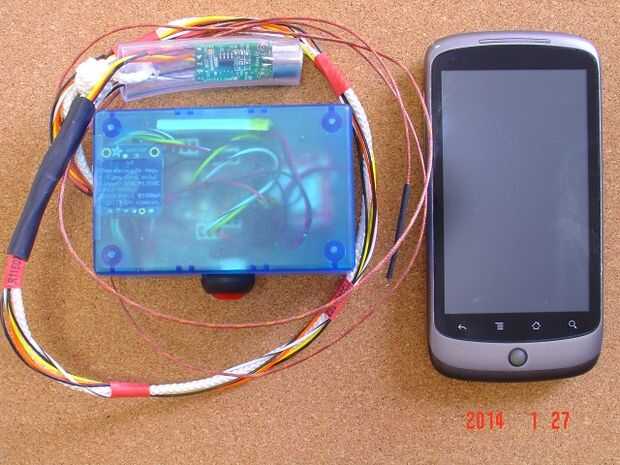

Este instructivo describe una extensión del metro de IRTemp . Esta extensión añade un termopar tipo K, trazado y una batería de iones de litio recargada vía USB. El resultado es un medidor de temperatura portátil muy versátil. Estas instrucciones también están disponibles en www.pfod.com.au/CombinedIRTypeKTemp

Este proyecto utiliza un freetronics módulo IR la temperatura que puede medir temperaturas en el rango de-33 ° C a 220 ° C (-27 ° F a 428 ° F) y una Junta de Adafruit tipo termopar de K que puede medir temperaturas de-200 ° C a 1350 ° C (-328a ° F a 2462 ° F).

A diferencia de otros módulos freetronics módulo IR temperatura viene completan con un reflector de metal 'lente' de la temperatura de IR proporciona un ángulo de medida 53deg. No he encontrado proveedor australiano no de este módulo, pero afortunadamente freetronics tiene una opción de envío en el extranjero.

El módulo IR es una medida de temperatura sin contacto, pero el promedio es la temperatura en su campo de visión, mientras que el termopar tipo K tiene una gama más grande pero debe ser con buen contacto térmico a la una lectura confiable. Este proyecto es batería para que el termopar de tipo K puede estar conectado a tierra sin causar problema.

Una Junta de FioV3 se utiliza como el arduino y puede ser equipada con ya sea un módulo de bluetooth o Wi-Fi para conectarse a la pfodApp Android que muestra las lecturas, controla el promedio y la parcelas y registros de los resultados. El FioV3 incorpora una batería de ión litio y cargador. La unidad se enciende pulsando el botón de encendido después de que es siendo alimentado por mucho que haya una conexión de la pfodApp. 60 segundos tras la desconexión de la pfodApp, el módulo de temperatura IR y tipo K los poderes abajo completamente (< 1uA). El proyecto hace algunas modificaciones en el tablero estándar de FioV3 para corregir algunos problemas de diseño.
