Paso 3: Conectar LEDs
En primer lugar preparar el marco de la placa de circuito. Omitir esta parte si no usa un colgante cuadrado/rectangular. Usted necesitará lo siguiente:
-Piezas circuito preparados en el paso anterior
-Alambre
-Cortador de alambre
-Pelacables
-Soldador y soldadura

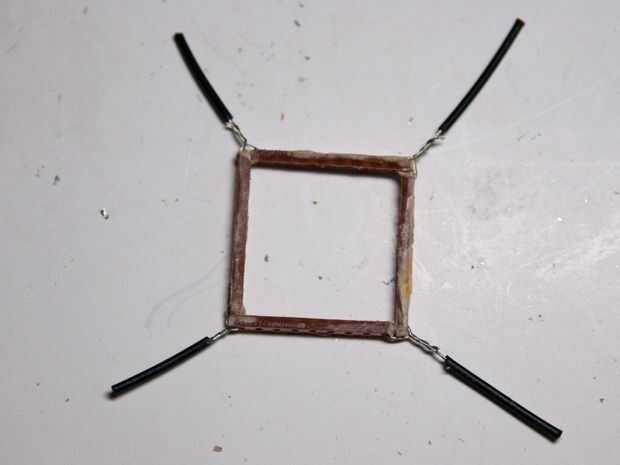

Cortar cuatro trozos de alambre y un extremo de la tira. Asegúrese de que hay un montón de cables expuestos. Tome dos de las piezas del circuito y uno de los extremos pelados del cable de alimentación a través de los orificios del extremo. Alimentación a través de tal manera que el alambre el lado cobre de la primera pieza de entra y sale el lado cobre de la segunda pieza. Tuerza el alambre hasta que esté poco y los dos pedazos de tablero de circuito están bien conectados. Tome otro trozo de placa de circuito y otro cable. Coloque esta pieza del circuito a una de las piezas conectadas. Repita hasta que todas las piezas están conectadas como se muestra en la primera foto.
Ahora es el momento para conectar los LEDs. Para este paso, necesitarás lo siguiente:
-LEDs
-Soldador y soldadura
-Circuito marco (creado anteriormente) - no se utiliza para colgantes redondos
-Alambre
-Modelado en arcilla (opcional)
Cada LED tiene dos cables, uno ligeramente más largo que el otro. El cable más largo es el positivo y el cable más corto es el cable negativo. Para el colgante, se conectan los LEDs en paralelo (todos positivo lleva conectado y todos los negativos lleva conectado). Elija si desea lo positivo lleva conectado con el marco de la placa de circuito o el negativo lleva conectado.

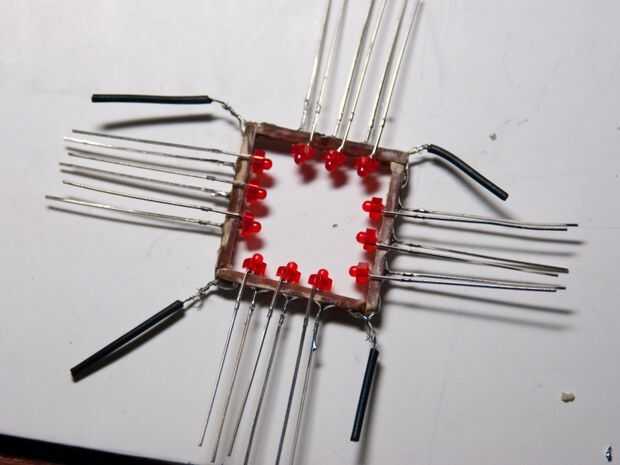

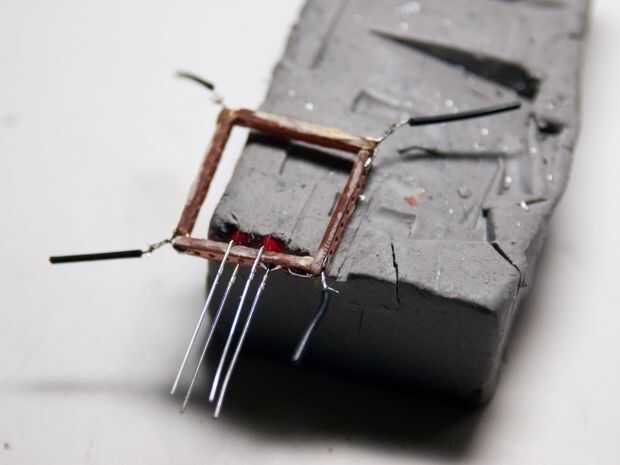

Añadir los LEDs uno a uno y soldar el cable a la placa de circuito. Ángulo los LEDs por lo que el otro conductor estaba descansando directamente sobre la pieza de placa de circuito. Esto se hizo con el fin de reducir la altura del producto terminado. He pulsado el LED en la arcilla para sostenerlos en lugar mientras que soldado. Es posible hacer esto sin la arcilla pero no estoy seguro de lo que facilitaría las cosas. Colocar algo al conductor ser soldado para sacar a algunos del calor pueden reducir el número de LEDs que no pero no hacer esto por lo que no puedo decir con seguridad si o no que sería de ayuda.

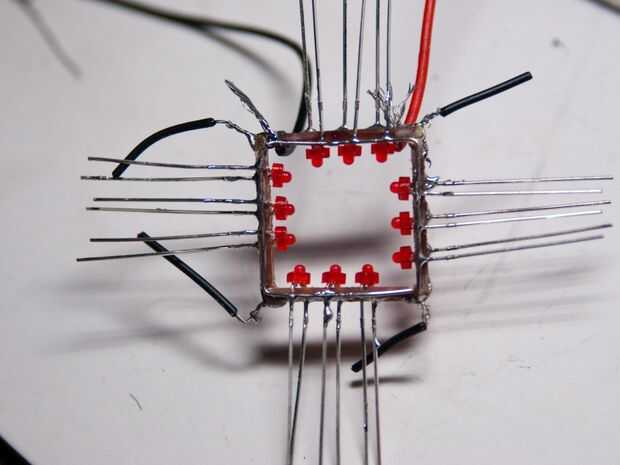

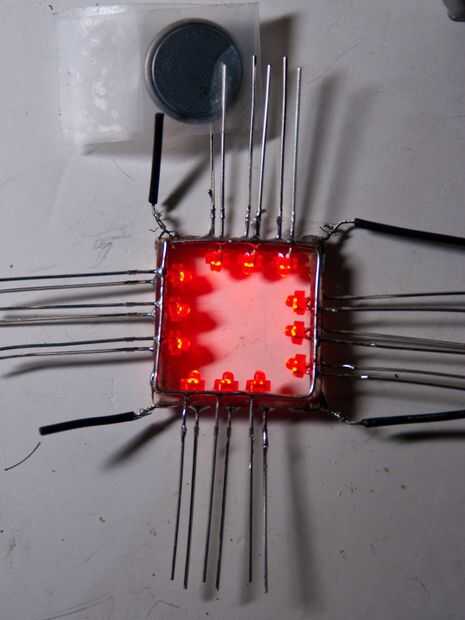

Tomar el alambre y tira una larga porción del mismo (tiempo suficiente para conectar todos los LEDs). Forma el cable para que coincida con la forma y el tamaño del marco de placa de circuito. Soldar el cable a los cables en el marco de la placa de circuito. Asegúrese de que ninguna soldadura se conecta a la placa de circuito. Si lo desea, probar los LEDs y reemplazar cualquiera que se quema.
Ahora tenemos que conectar los cables que se van a la batería y finalizar esta pieza. Para ello, necesitaremos los siguientes materiales adicionales y herramientas.
-Los cables a la batería
-Tenazas
-Cinta de aislar
-Papel de lija, archivo o Dremel con cortador de alta velocidad
-Gafas de máscara y seguridad protección

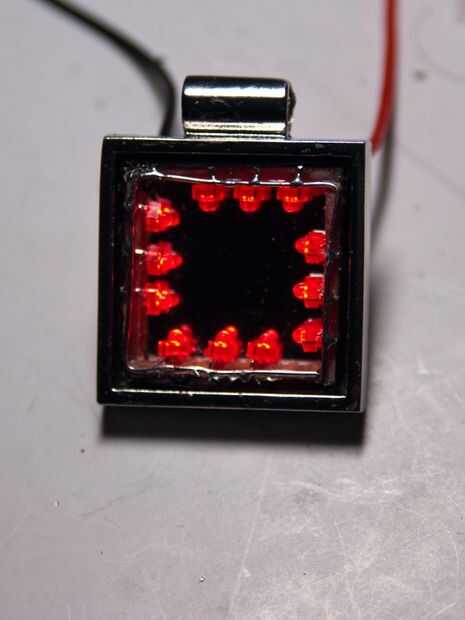

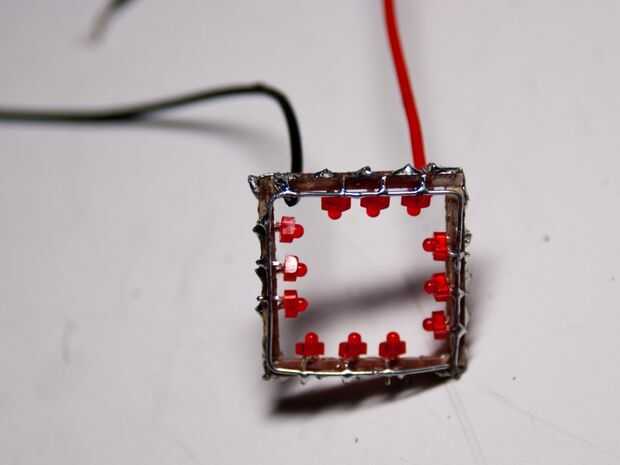

Soldar un cable en el marco de la placa de circuito. El otro cable para el alambre de la soldadura. Ahora que todo está conectado, nos podemos cortar todos los cables que sobresalen y el alambre extra (la esquina porciones de cable de conexión). Utilice el cortador de alambre para cortar el las porciones innecesarias. Prueba a ver si la configuración de LED se ajusta dentro de la botonera. Asegúrese de que hay un poco de espacio extra para la cinta aislante. Si no se ajusta a la configuración del LED, usar el papel de lija, archivo, o Dremel y cortador de alta velocidad en las partes soldadas, desgastando al estar tan cerca del placa de circuito/cable como sea posible. Cuando termine, cortar una fina pieza de cinta aislante y enróllelo alrededor del marco de la placa de circuito. Probar si el marco con la cinta todavía cabe en el colgante. Si no, retire la cinta y volver a utilizar el papel de lija, archivo o Dremel. Cuando la configuración de LED se ajusta en el colgante, se conectan a una batería y asegúrese de que todos los LEDs funcionan correctamente. Si alguno se quema, retire la cinta, soldadura en nuevo LED (lijado/presentación/usando el Dremel como sea necesario). La cinta se utiliza para asegurarse de que los cables de LED no entren en contacto con las paredes de la botonera.
Si lo desea, pinte las piezas del circuito y las porciones de alambre expuesto negro.
