Una vez más, la comunidad da vuelta en apoyo y grandes ideas mucho más de lo que puedo aportar!
He adjuntado los archivos de stl que utiliza para imprimir el cojinete de Nylon608 modificado como se ve en el Video como parte de Instructable.

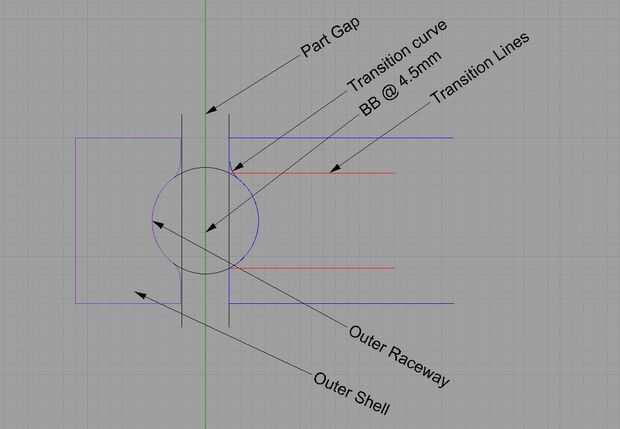

Para aquellos interesados en la construcción de sus propios rodamientos de bolas, he subido un DXF 2D del perfil de que uso. En su programa de CAD, puede modificar la profundidad y giran en el perfil para hacer apenas sobre cualquier conjunto de cojinete de bolas de tamaño que usted necesita.
El término "608" se refiere a la población de pieza de cualquier proveedor de rodamiento. Como esta parte ha sido modificada, las especificaciones restantes sólo son el espesor y el OD.
Estos archivos son modificados de la original "imprimible 608 cojinete de bolas", publicado por "TheRooster" thingiverse.com/thing:4676
El diseño fue modificado para dar cabida a un agujero de centro de 0.250" en lugar del agujero métrico. También fue modificada para acomodar el gradiente de enfriamiento asociado con NYLON.
BBs son una excelente alternativa de bajo costo a los actuales rodamientos de bolas. Mientras no lo esféricos o tienen un diámetro constante como rodamientos de bolas, el uso de la flexibilidad del Nylon hacen la diferencia mínima. Si lo prefieres reales rodamientos de bolas, he encontrado que HW TrueValue tiendas son una buena fuente local.

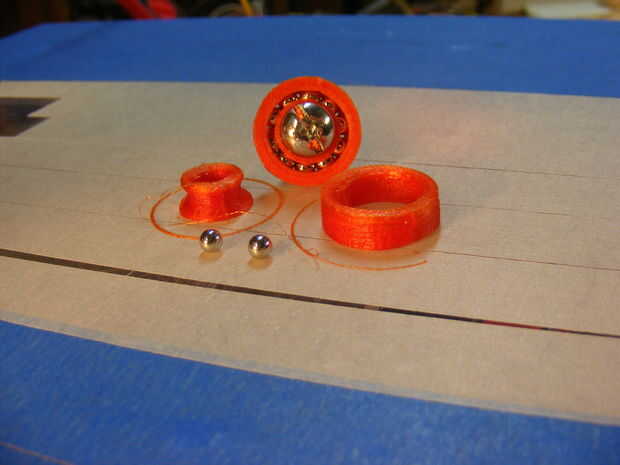

Una de las grandes ventajas de usar de Nylon, es la flexibilidad hace una brisa. BBs solo pop en a través de la ranura del centro y el Nylon simplemente vuelva a encajar en posición.
Después de haber medido el diámetro de cerca de 50 BBs, parece que el diámetro medio es de 4,4 mm.
Como usted puede diseñar e imprimir cojinetes más grandes o múltiples alcantarilla necesita mantener el perfil en cuenta de enfriamiento de Nylon. Esto significa que usted querrá modelar sus BBs como diámetro ligeramente más grande Mina modelo en Rhino en 4,5 mm.
BBs son significado para ser a través de la distancia, por lo que no son limpios. Estas piezas están impresas en Nylon, que te no requieren ninguna lubricación, pero debe siempre lavar las municiones en un detergente para lavar platos para remover grasa y suciedad del proceso de producción.
Si te fijas bien en la foto, te cuenta unos hilos colocados en la parte superior de la carcasa exterior. Estos estaban fuera de la pista de rodadura del rodamiento, sin embargo una investigación sobre el arco superior indica que excede la regla de 45 grados.
La costura en la pista de rodadura interior es una función de eje Z paso a paso. Un toque leve de un soldador esta alisadas.
Uso final del cojinete es "Preprogramados Time-lapse itinerante cámara" donde se necesitan rodamientos para un movimiento suave sobre todo junto con un porcentaje de material de amortiguación que proporciona el NYLON.
Los rodamientos en la foto son hechos por perímetro sólo con sin relleno equivalente 45 grados. (Sólo un montón de círculos). El uso final requiere la unidad para soportar 8-10 libras, repartidas en 4 rodamientos.
Mientras que el uso final RPM es muy bajo, los cojinetes han sido probados a 2.400 RPM por 15 min. Con ninguna lubricación, hubo un aumento de temperatura de + 8 grados.
La vibración era insignificante hasta unas 2.000 RPM como llegó a ser obvio que la costura interior necesita retoque más RPM más altas.

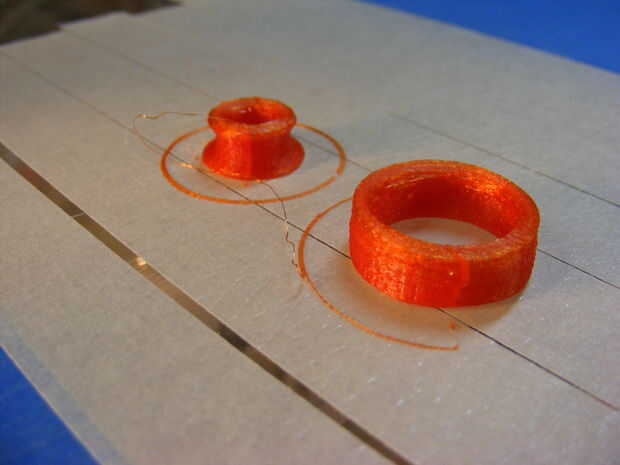

Las piezas no fueron impresos en la misma prueba. Interior parte primero, luego Y eje offset y luego el exterior.
La boquilla es un .42mm
El archivo de configuración de V6 Slic3r por esta parte:
bottom_layer_speed_ratio = 1
bridge_flow_ratio = 1
bridge_speed = 28
duplicate_distance = 6
duplicate_x = 1
duplicate_y = 1
end_gcode = Y0 G0 X-170
extrusion_axis = A
extrusion_multiplier = 1
extrusion_width_ratio = 0
filament_diameter = 3.1
fill_angle = 0
fill_density = 0
fill_pattern = rectilíneo
first_layer_height_ratio = 1
G0 = 0
gcode_arcs = 0
gcode_comments = 0
infill_every_layers = 1
infill_speed = 28
layer_height =.32
nozzle_diameter =.35
output_filename_format = .gcode [input_filename_base]
perimeter_speed = 28
perímetro = 100
print_center = 0,0
retract_before_travel = 0
retract_length = 0
retract_lift = 0
retract_restart_extra = 0
retract_speed = 80
rotación = 0
escala = 1
skirt_distance = 12
skirt_height = 1
faldas = 3
small_perimeter_speed = 28
solid_fill_pattern = rectilíneo
solid_infill_speed = 28
solid_layers = 0
start_gcode =
temperatura = 200
travel_speed = 55
use_relative_e_distances =
Z_OFFSET = 0
Un último pensamiento... Tenga en cuenta, que si usted necesita un muy pequeño cojinete o rodamiento muy fina, se puede usar un ajuste de presión de Nylon solo ya que es un material muy resbaladizo en su propio.
