CNC Padded Jewelry Boxes (4 / 10 paso)

Paso 4: De CAD a CAM

Una vez que el modelo 3D, el modelo debe ser convertido a código g. G-code es el lenguaje que entiende el controlador CNC. En forma más básica, el lenguaje se procesa una línea a la vez por el regulador CNC que envía comandos de movimiento a la herramienta de corte en 3 ejes. G-code es humano lectura y escritura, pero hay un montón de complejidad que un programa escrito manualmente para hacer lo correcto. Afortunadamente, esta tarea ha sido en gran parte automatizada software CAM que ayudará a los seres humanos en la creación de código de g. El software de CAM que utiliza se llama CamBam. Se toma un plano 2D y permite definir la acción de corte para cada línea en el dibujo.

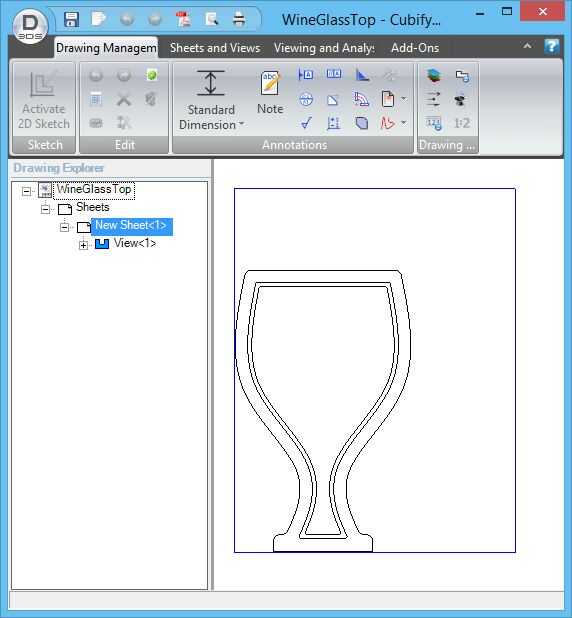

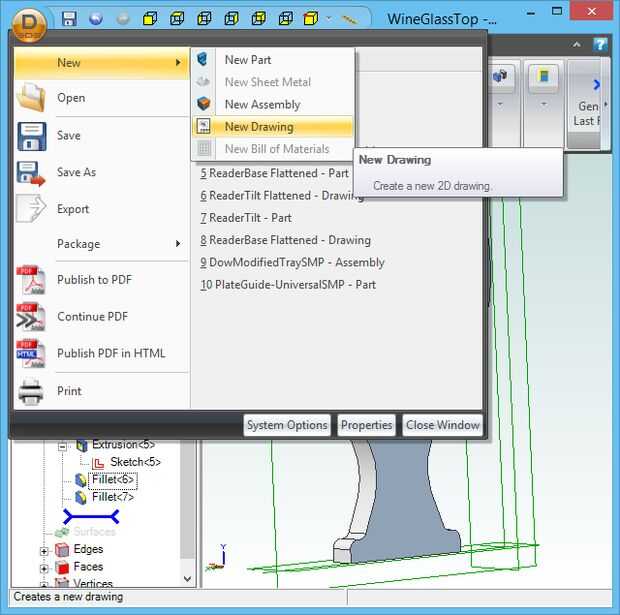

Para llegar a un plano 2D, el software de diseño cubificar creará automáticamente un dibujo de tu modelo 3D 2D. Este dibujo es entonces guardada como un archivo DXF y luego importado en CamBam.

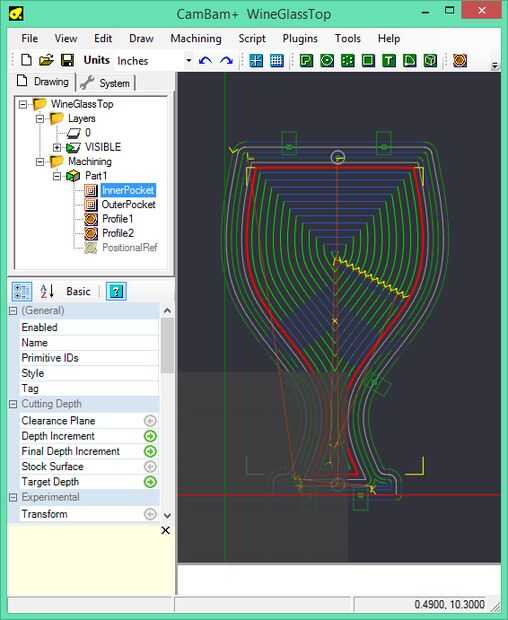

CamBam, cada línea tiene que ser procesada según su necesidad. Por ejemplo, la siguiente imagen muestra la línea más íntima resaltada en rojo. Esta línea es la frontera de la zona en la parte superior que se eliminarán por fresado un bolsillo a la profundidad especificada. El software de la CAM ha construido en algoritmos que entienden qué código debe generarse para quitar todo el material desde el interior de la línea. Hacerlo a mano sería una tarea enorme que implica muchos mover comandos.

Uso del software CamBam se entiende mejor siguiendo los tutoriales en su sitio web. He proporcionado el código g resultante para su uso.
